В каждом автомобиле есть свое слабое техническое звено. У многих моделей отечественных машин таковым выступает КПП, ВАЗ Нива к ним не относится. Коробка этого авто достаточно надежна и износоустойчива. Но, как любой технический узел, от поломок не застрахована. КПП Нива может дать сбой по одной из 3 причин.

Устройство имеет заводской брак. В этом случае на автомобиле Нива 2121 КПП просто заменяется новой.
Повреждения обусловлены пользовательским фактором (плохим уходом). Для выявления неисправностей проводится диагностика. Чаще для восстановления работоспособности узла бывает достаточно просто залить масло, КПП Нива снова работает как часы.
Устройство изношено или механически повреждено. В этом случае оценивается целесообразность ремонта и выполняется таковой либо производится замена КПП на Ниве .

Ремонтопригодными являются коробки всех моделей. Для качественного восстановления работоспособности узла важно правильно определить тип неисправности. Для этого достаточно прислушаться к работе авто.

Ремонт КПП Нива, Шевроле Нива - 2000 р.
Обмен КПП Нива, Шевроле Нива с установкой - 6000 р.

Когда требуется ремонт коробки?
КПП Нива 21213 , любой другой модели бьет при переключении передачи? Удары свидетельствуют об износе «вертолета» и соединения вторичного вала. Отказ КПП Нива 21214, другой модели в выключении передачи – симптом неисправности синхронизатора. Если при прогреве, движении слышен шум, стук, скрежет двигателя, стоит проверить осевые, первичный вал и мелкие расходники (подшипники, шестеренки). Тугое переключение передач в КПП Шеви Нива и коробке других моделей авто свидетельствует о деформации рычага, вилки. Также этот симптом характерен для неисправности синхронизатора, износа шестерней, гнезд штоков. Для качественной диагностики КПП Нива Шевроле рекомендуется обратиться в сервис.

Рациональна ли экономия?
Ремонт КПП Шевроле Нива может потребовать немалых затрат. Их размер зависит от сложности повреждений. Если ремонт КПП Нива 21213 , любой другой выливается в половину стоимости новой коробки или большую сумму, возникает вопрос о целесообразности его осуществления. Каждый решает сам, останавливаться на этом варианте либо искать альтернативный.
Ваш выбор – ремонт КПП Нива ? В этом случае приготовьтесь к ожиданию. Специалисты сервиса осуществят снятие КПП Нива , ее переборку, замену запчастей, соберут узел, отрегулируют его, поставят на место, протестируют авто. Все это требует времени. Конечно, снять КПП на Ниве и перебрать можно самостоятельно. Но непрофессионалу вряд ли удастся осуществить ремонт качественно, быстро и недорого.

Замена коробки вместо ремонта
Не хотите возиться с ремонтом? Избежать лишних затрат средств, времени позволит замена КПП Нива Шевроле . При этом вовсе не обязательно приобретать новый дорогой механический узел. Отличный вариант – б/у КПП Нива Шевроле, купить таковую можно на разборе. Поставщика рекомендуется выбирать надежного, с чистой репутацией. Это послужит гарантией качества приобретаемых запчастей.
Купить КПП на Ниву на разборе можно быстро, недорого. Узлы предлагаются исправные, с невыработанным ресурсом. На б/у КПП Нива цена устанавливается согласно состоянию и модели узла. Подобрать оригинальный или допустимый помогут специалисты разбора.

Б/у запчасти пригодятся не только для ремонта механизмов и узлов. Хотите поставить КПП 5 на Ниву вместо классической «четверки»? Подберите таковую на разборе, сэкономите средства и получите качественный товар. В каталоге не нашлось нужного узла? Оставьте заявку с текстом «куплю КПП Нива Шевроле ». Запчасть нужного типа, модели специалисты сервиса подберут под заказ.

Коробка передач - механическая с ручным переключением, имеет пять передач переднего хода и одну - заднего, все передачи переднего хода синхронизированы. Корпусные детали коробки - картер сцепления, собственно картер коробки передач и задняя крышка - отлиты из алюминиевого сплава и стянуты между собой шпильками с гайками. Соединения уплотнены картонными прокладками (при ремонте можно использовать герметик). Для улучшения теплоотвода поверхность картера коробки передач имеет ребра. Снизу картер закрыт стальной штампованной крышкой с прокладкой (крепление - на шпильках). Картер сцепления крепится болтами к блоку цилиндров двигателя. Для обеспечения соосности коленчатого вала двигателя и первичного вала коробки передач картер центрирован на двух втулках (под них выполнены проточки в крепежных отверстиях блока и картера). На задней крышке коробки передач установлена третья опора силового агрегата. Она крепится к поперечине, а последняя - к полу кузова (на приварных болтах).

Коробка передач : 1 - первичный вал; 2 - сальник первичного вала; 3 - картер сцепления; 4 - пружинная шайба; 5 - сапун; 6 - игольчатый подшипник вторичного вала; 7 - зубчатый венец синхронизатора IV передачи; 8 - вилка переключения III и IV передач; 9 - скользящая муфта синхронизатора III и IV передач; 10 - ступица муфты синхронизатора III и IV передач; 11 - шестерня и зубчатый венец синхронизатора III передачи; 12 - шестерня и зубчатый венец синхронизатора II передачи; 13 - вилка переключения I и II передач; 14 - муфта синхронизатора I и II передач; 15 - шестерня и зубчатый венец синхронизатора I передачи; 16 - промежуточный подшипник вторичного вала; 17 - ведомая шестерня передачи заднего хода; 18 - пружинная шайба; 19 - стопорное кольцо; 20 - муфта синхронизатора V передачи; 21 - тяга привода управления коробкой передач; 22 - корпус рычага переключения передач; 23 - рычаг переключения передач; 24 - ведомая шестерня V передачи; 25 - маслоотражательная шайба; 26 - распорная втулка; 27 - фланец эластичной муфты; 28 - вторичный вал; 29 - сальник вторичного вала; 30 - задний подшипник вторичного вала; 31 - подшипник блока шестерен; 32 - блок шестерен V передачи и заднего хода; 33 - болт крепления блока шестерен; 34 - упорная шайба; 35 - ступица муфты синхронизатора V передачи; 36 - промежуточная шестерня заднего хода; 37 - задняя крышка; 38 - задний подшипник промежуточного вала; 39 - нижняя крышка; 40 - пробка заливного отверстия; 41 - промежуточный вал; 42 - передний подшипник промежуточного вала; 43 - картер коробки передач; 44 - задний подшипник первичного вала; 45 - направляющая втулка подшипника выключения сцепления.

В картере коробки передач с левой стороны расположено заливное (контрольное) отверстие, а в нижней крышке картера - сливное. Отверстия закрыты пробками с конусной резьбой. В сливной пробке находится магнит. Он задерживает частицы стали, попадающие в масло при износе деталей. В верхнюю часть картера сцепления ввернут сапун. Он препятствует повышению давления в коробке передач при ее нагреве. В случае неисправности сапуна (заклинивание колпачка) возможна сильная течь масла через уплотнения.

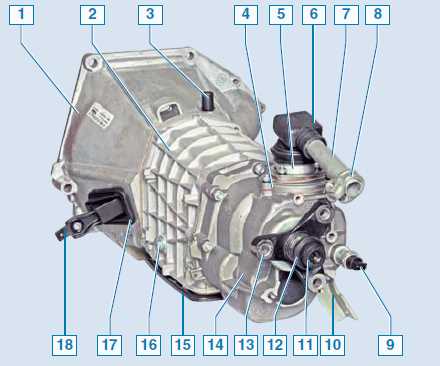

Внешний вид коробки передач в сборе с механизмом привода выключения сцепления : 1 - картер сцепления; 2 - картер коробки передач; 3 - сапун; 4 - корпус рычага переключения передач; 5 - фланец; 6 - чехол тяги; 7 - тяга привода; 8 - хомут тяги; 9 - выключатель света заднего хода; 10 - кронштейн крепления приемной трубы; 11 - центрирующая втулка; 12 - уплотнитель центрирующей втулки; 13 - фланец эластичной муфты; 14 - задняя крышка; 15 - нижняя крышка; 16 - пробка заливного отверстия; 17 - чехол вилки выключения сцепления; 18 - вилка выключения сцепления.

В коробке передач находятся три вала: первичный, вторичный и промежуточный. Первичный вал опирается на два шариковых подшипника, расположенных в заднем торце коленчатого вала и в передней стенке картера коробки передач (последний воспринимает основную часть нагрузки). В заднем торце первичного вала установлен игольчатый подшипник, являющийся передней опорой вторичного вала и обеспечивающий соосность валов. Вторичный вал также опирается на шариковый подшипник в задней стенке картера коробки передач и роликовый подшипник в ее задней крышке. Промежуточный вал вращается в двух подшипниках: передний - двухрядный шариковый расположен в передней стенке картера коробки передач, задний - роликовый расположен в его задней стенке. Первичный вал имеет два зубчатых венца. Косозубый венец, расположенный ближе к передней стенке картера, находится в постоянном зацеплении с передней шестерней промежуточного вала (таким образом эти валы всегда вращаются вместе). Прямозубый венец первичного вала является венцом синхронизатора IV передачи (при ее включении крутящий момент передается непосредственно с первичного вала на вторичный, минуя промежуточный, поэтому эту передачу часто называют «прямой»).

Вид на коробку передач со стороны первичного вала : 1 - картер сцепления; 2 - первичный вал; 3 - направляющая втулка подшипника выключения сцепления; 4 - подшипник выключения сцепления; 5 - вилка выключения сцепления.

Промежуточный вал представляет собой блок из четырех косозубых шестерен. При включении любой передачи, кроме IV, крутящий момент передается на вторичный вал через промежуточный. Шестерни промежуточного вала расположены в следующем порядке (от его переднего конца): шестерня постоянного зацепления с первичным валом, шестерни III, II и I передач. К заднему концу вала болтом крепится блок из двух шестерен: заднего хода (прямозубая) и V передачи (косозубая). Он дополнительно опирается на роликовый подшипник в задней крышке коробки передач.

На вторичном валу расположены ведомые шестерни III, II, I передач, заднего хода и V передачи (по порядку, считая от переднего конца вала) и синхронизаторы. Ведомые шестерни передач переднего хода находятся в постоянном зацеплении с соответствующими шестернями промежуточного вала. Шестерни V, III и II передач вращаются на закаленных шейках вторичного вала, шестерня I передачи - на втулке. Для фиксации на вторичном вале ведомой шестерни заднего хода и ступицы муфты синхронизатора V передачи использованы эвольвентные шлицы. На вторичном вале установлено стопорное кольцо, расположеное между ступицей синхронизатора и ведомой шестерней V передачи. Заодно с косозубыми шестернями передач переднего хода выполнены зубчатые венцы их синхронизаторов - прямозубые шестерни меньшего диаметра. Они направлены в сторону соответствующего синхронизатора (III, I, V - вперед, II - назад). На заднем конце вторичного вала гайкой закреплен фланец эластичной муфты. Синхронизатор состоит из ступицы, жестко закрепленной на вторичном валу, скользящей муфты, стопорного кольца, блокирующего кольца и пружины с шайбой. Ступицы синхронизаторов III-IV и передач входят внутренними выступами в пазы на вторичном валу, а ступица синхронизатора V передачи удерживается той же шпонкой, что и ведомая шестерня заднего хода. На наружной поверхности ступиц имеются шлицы, по которым перемещаются скользящие муфты. На муфтах есть выточки, в которые входят вилки штоков переключения передач. Блокирующие кольца своими внутренними венцами соединены с венцами синхронизаторов соответствующих шестерен и поджаты пружинами в сторону скользящих муфт. Пружины опираются на боковую поверхность ведомых шестерен через шайбы. Передача заднего хода не имеет синхронизатора. Для ее включения нужно ввести промежуточную шестерню заднего хода в зацепление с ведомой шестерней вторичного вала и ведущей шестерней блока передач. Ось промежуточной шестерни заднего хода прикреплена к задней стенке картера коробки.Механизм переключения передач состоит из направляющей пластины с восемью прямоугольными вырезами в центре, верхней и нижней шайб, рычага переключения передач и его корпуса. Эти детали стянуты тремя болтами. Механизм выбора передач крепится тремя шпильками к задней крышке коробки. Нейтральное положение рычага между III и IV передачами задается двумя парами подпружиненных направляющих планок, установленных в пазах направляющей пластины и воздействующих на нижний конец рычага. Привод переключения передач состоит из трех штоков, соединенных с вилками. Вилки включения передач переднего хода входят в проточки скользящих муфт синхронизаторов, а вилка включения заднего хода - в проточку на промежуточной шестерне.

Привод управления механизмом переключения передач : 1 - гайка крепления опорной пластины; 2 - тяга привода управления коробкой передач; 3 - прокладка крышки люка; 4 - крышка люка рычага переключения передач; 5 - рукоятка рычага переключения передач; 6 - рычаг переключения передач; 7 - чехол рычага переключения передач; 8 - уплотнительный чехол; 9 - винт крепления крышки люка; 10 - верхний корпус рычага переключения передач; 11 - опора задняя; 12 - нижний корпус рычага переключения передач; 13 - гайка крепления задней опоры; 14 - шайба задней опоры; 15 - гайка; 16 - распорное кольцо; 17 - стопорное кольцо; 18 - корпус шаровой опоры; 19 - пружина рычага переключения передач; 20 - ползун шаровой опоры; 21 - гайка крепления корпуса шаровой опоры; 22 - защитный чехол; 23 - наконечник тяги; 24 - опорная пластина; 25 - коробка передач; 26 - винт крепления блокировочного упора; 27 - накладка блокировки заднего хода; 28 - гайка болта крепления наконечника тяги; 29 - блокировочный упор; 30 - болт крепления наконечника тяги; 31 - втулка; 32 - дистанционная втулка; 33 - хомут тяги привода управления; 34 - болт хомута.

Случайное включение передачи заднего хода вместо V передачи невозможно благодаря блокировочному упору, прикрепленному к вилке наконечника тяги и накладке блокировки, закрепленной на верхнем корпусе рычага переключения передач. Чтобы включить передачу заднего хода, нужно нажать рычаг вниз - при этом блокировочный упор опускается ниже накладки блокировки.

Детали коробки передач смазываются разбрызгиванием. Первичный и вторичный валы уплотнены сальниками.

Каждый автолюбитель знает о ценности и необходимости такого изделия, как коробка передач. Известно также что рано или поздно каждая деталь или устройство имеет свойство изнашивания или выхода из строя, что влечет к неисправной работе того или иного вида изделия или даже системы. Сегодня уделим внимание коробке передач на Ниве Шевроле. О том, что представляет собой устройство, для чего оно необходимо и из каких основных элементов состоит, мы уже рассматривали. Но чаще всего автовладельцам шикарного внедорожника Нива Шевроле приходится осуществлять снятие КПП, что вызывается за счет выхода из строя составных частей коробки.

Конечно, вы скажите, зачем осуществлять демонтаж КПП самостоятельно, если эту процедуру можно выполнить гораздо быстрее на станции технического обслуживания. Конечно, сдать автомобиль для проведения процедуры снятия коробки с последующей заменой внутренних деталей очень просто. Но не каждый владелец готов выкладывать большую сумму денег, чтобы заменить пару деталей в КПП. К тому же никому нельзя так доверять, как самому себе, даже если речь идет о профессиональном подходе. Если вы знакомы с молотком и отверткой, то процесс снятия коробки покажется вам даже приятным. Итак, начнем с того, для чего же нужно осуществлять снятие коробки передач на Ниве Шевроле?

Всем известно, что коробка передач на автомобилях является самым неприхотливым изделием, но только если обращаться с нею правильно. Начнем сначала: Нива Шевроле является полноприводным внедорожником, который еще с самого проектирования готовился для трассы с различными видами препятствий. Преодолевать препятствия — значит, нагружать автомобиль, а от нагрузок и перегрузок транспортного средства возникает множество проблем, в частности, выходят из строя детали двигателя, коробки передач, сцепления и т.п.

Таким образом, причины для проведения демонтажа коробки передач могут быть следующими:

Снятие с целью последующей замены всего механизма. Но сразу стоит заметить, что устанавливается новая коробка только в случае полной непригодности старой. Но такое встречается нечасто, только на автомобилях с высоким пробегом.
Для проведения ремонтно-очистительных работ. В эти работы могут входить: замена комплектующих, вышедших из строя, прокладок, кулисы и прочих изделий. Все зависит от того, что было выведено из строя.
При проведении ремонтных работ других узлов автомобиля, если при этом коробка передач будет мешать осуществлению этих мероприятий.

Не будем долго рассматривать то, что вы итак, уже знаете, а приступим сразу к процессу демонтажа КПП на Ниве Шевроле.

Перед тем как приступить к процессу демонтажа коробки передач потребуется убедиться в нужности данного мероприятия. Например, для смены масла в коробке или замены рабочего цилиндра сцепления, извлекать ее не нужно.

Для проведения работ по снятию коробки передач понадобится помимо свободного времени еще и необходимый инструмент.

Инструмент для работы

Для того, чтобы снять коробу передач с автомобиля Нива Шевроле необходимо использовать следующий инструмент:

Набор гаечных ключей, в частности, ключ на «10», «12», «13», «17».
Набор шестигранников, в частности, диаметром 12 мм.
Емкость для того чтобы слить отработанное масло из коробки.
Плоскогубцы и набор отверток.
Для удобства выполнения рекомендуем снятие производить вдвоем, так как агрегат КПП достаточно тяжелый.

Убедившись в наличии данных инструментов, можно установить внедорожник Нива Шевроле на смотровую яму и приступить непосредственно к самому процессу снятия КПП.

Снятие КПП: все по порядку

Перед началом процедуры извлечения коробки передач с внедорожника Нива Шевроле обязательно установите автомобиль на ручной тормоз и подложите под колеса башмаки. Откройте также капот и снимите клемму «минус» с аккумуляторной батареи. Это необходимо для того, чтобы избежать непреднамеренного замыкания.

Страница 1 из 7

Разборка коробки передач автомобиля Нива Шевролет

Разборка и ремонт коробки передач требуются при следующих неисправностях.

1. Повышенный шум в коробке передач:

Износ подшипников;

Износ зубьев шестерен и синхронизаторов;

Осевое перемещение валов.

2. Затрудненное переключение передач:

Износ сферического шарнира рычага переключения передач, отсутствие смазки в узле;

Деформация рычага переключения передач;

Заусенцы, погнутости, загрязнение гнезд штоков, заклинивание блокировочных сухарей;

Загрязнение шлицев скользящей муфты и ступицы;

Деформация вилок переключения передач.

3. Самопроизвольное выключение или нечеткое включение передач:

Износ лунок под шарики на штоках, поломка пружин фиксаторов;

Износ блокирующего кольца синхронизатора;

Поломка пружины синхронизатора;

Износ зубьев муфты синхронизатора или зубчатого венца синхронизатора.

4. Пониженный уровень или утечка масла:

Износ сальников первичного и вторичного валов;

Ослабление крепления крышек картера коробки передач, повреждение уплотнительных прокладок;

Ослабление крепления картера сцепления к картеру коробки передач.

Перечисленные неисправности могут быть вызваны иными причинами, устранение которых не требует снятия и разборки коробки передач.

Вам потребуются: отвертки (две), сменные головки «на 13», «на 17», удлинитель, вороток, ключи «на 10», «на 13» (два), «на 17», «на 19», «на 30», ударная отвертка, съемник стопорных колец, молоток, универсальные съемники.

Слейте масло из картера коробки передач, если вы не сделали этого при снятии ее с автомобиля.

1. Отверните три гайки крепления корпуса механизма выбора передач

Коробка передач Шевроле Нива

Особенности конструкции

Рис. 5.3. Коробка передач:

первичный вал;

муфта выключения сцепления;

передняя крышка с направляющей втулкой;

сальник первичного вала;

картер сцепления;

картер коробки передач;

шестерня постоянного зацепления первичного вала;

игольчатый подшипник вторичного вала;

лоток для сбора и стока масла;

синхронизатор III и IV передач;

шестерня III передачи;

шестерня II передачи;

вторичный вал;

синхронизатор I и II передач;

шестерня I передачи;

втулка шестерни I передачи;

промежуточный подшипник вторичного вала;

стопорная пластина промежуточного подшипника;

шестерня заднего хода;

гайка крепления механизма выбора передач;

синхронизатор V передачи;

механизм выбора передач;

шестерня V передачи;

кронштейн крепления опорной пластины;

маслоотражательная шайба;

фланец эластичной муфты карданной передачи;
уплотнитель центрирующего кольца;

центрирующее кольцо;

сальник вторичного вала;

задний подшипник вторичного вала;

распорная втулка;

болт блока шестерен;

подшипник блока шестерен;

задняя крышка коробки передач;

блок шестерен V передачи и заднего хода;

задний подшипник промежуточного вала;

шестерня I передачи промежуточного вала;

пробка сливного отверстия;

шестерня II передачи промежуточного вала;

шестерня III передачи промежуточного вала;

нижняя крышка коробки передач;

промежуточный вал;

шестерня постоянного зацепления промежуточного вала;

передний подшипник промежуточного вала;

зажимная шайба подшипника промежуточного вала;

болт зажимной шайбы;

задний подшипник первичного вала

На автомобиль устанавливают пятиступенчатую коробку передач, имеющую трехвальную схему. Устройство коробки передач показано на рис. 5.3.

Рис. 5.4. Привод управления механизмом переключения передач:

гайка крепления опорной пластины;

тяга привода управления коробкой передач;

прокладка крышки люка;

крышка люка рычага переключения передач;

рукоятка рычага переключения передач;

рычаг переключения передач$

чехол рычага переключения передач;

уплотнительный чехол;

винт крепления крышки люка;

задняя опора;

корпус рычага переключения передач;

нижний корпус рычага переключения передач;

гайки крепления задней опоры;

шайба задней опоры;

кольцо распорное;

стопорное кольцо$

корпус шаровой опоры;

пружина рычага переключения передач;

ползун шаровой опоры;

гайки крепления корпуса шаровой опоры;

защитный чехол;

наконечник тяги;

пластина опорная;

коробка передач

Привод управления механизмом переключения передач состоит из рычага 6 (рис. 5.4) переключения передач, шаровой опоры, тяги 2, наконечника тяги 23.

Замена масла в коробке передач

Согласно сервисной книжке масло в коробке нужно заменять через 45 тыс. км пробега.

Вам потребуются: ключ «на 17», шестигранник «на 12», емкость для слива масла.

1. Подставьте емкость под отверстие для слива масла из картера коробки передач.

2. Для облегчения слива выверните маслозаливную пробку.

3. Выверните сливную пробку и слейте масло.

4. Очистите сливную пробку от загрязнений и металлических частиц и заверните ее на место.

5. При сильно загрязненном слитом масле или наличии механических примесей в нем промойте коробку передач:

залейте в картер 0,9 л промывочного масла и установите пробку маслозаливного отверстия на место;

вывесите одно или оба задних колеса, включите I передачу и пустите двигатель на 2-3 мин;

слейте промывочное масло;

протрите пробку маслосливного отверстия и установите ее на место.

6. Заправьте с помощью шприца (или показанного на фото приспособления) картер коробки передач свежим маслом. Заливайте масло до уровня маслоналивного отверстия (1,6 л).

7. Установите пробку маслоналивного отверстия на место.

Замена сальника вторичного вала

Постоянное снижение уровня масла в картере коробки передач может быть вызвано потерей герметичности уплотнения вторичного вала коробки передач.

Вам потребуются: ключ «на 30», отвертка, оправка, молоток.

1. Для замены сальника вторичного вала снимите промежуточный вал трансмиссии (см. «Снятие и установка промежуточного вала»).

2. Снимите уплотнитель центрирующего кольца.

3. Отверните гайку крепления фланца эластичной муфты.

Обратите внимание на центрирующее кольцо. По мере отворачивания гайки вы спрессуете кольцо.

4. Снимите центрирующее кольцо.

5. Снимите стопорную шайбу.

6. Снимите фланец.

7. Поддевая отверткой, извлеките сальник из задней крышки коробки передач.

8. Нанесите герметик на новый сальник.

9. Запрессуйте сальник в заднюю крышку через подходящую оправку.

При отсутствии подходящей оправки можно использовать для запрессовки старый сальник.

10. Установите все снятые детали и промежуточный вал в порядке, обратном снятию.

11. Проверьте уровень масла в коробке передач и при необходимости долейте (см. «Замена масла в коробке передач»).

Снятие и установка коробки передач

Основные неисправности, для устранения которых необходимо снять коробку передач с автомобиля:

повышенный (по сравнению с привычным) шум;

затрудненное переключение передач;

самопроизвольное выключение или нечеткое включение передач;

утечка масла через уплотнения и прокладки.

Кроме того, коробку передач необходимо снимать для замены сцепления, переднего подшипника первичного вала коробки передач, маховика и заднего сальника коленчатого вала двигателя.

Работа по снятию и установке коробки передач весьма трудоемка, поэтому предварительно обязательно убедитесь, что ее неисправности не вызваны иными причинами (недостаточный уровень масла, дефекты привода сцепления, ослабление крепления коробки и ее крышек и т.п.).

Вам потребуются: ключи «на 10», «на 13», шестигранник «на 12», отвертка, пассатижи.

1. Установите автомобиль на смотровую канаву или подъемник.

2. Отсоедините «минусовый» провод от аккумуляторной батареи.

3. Слейте масло из коробки передач (см. «Замена масла в коробке передач»).

4. Снимите передний карданный вал (см. «Снятие и установка карданной передачи»).

5. Снимите промежуточный вал (см. «Снятие и установка промежуточного вала»).

6. Отсоедините провода от выключателя фонарей заднего хода.

7. Изнутри салона подденьте отверткой и сдвиньте вверх чехол рычага переключения передач.

8. Отверните рукоятку с рычага и снимите ее вместе с чехлом.

9. Отверните гайку крепления опорной пластины механизма переключения передач.

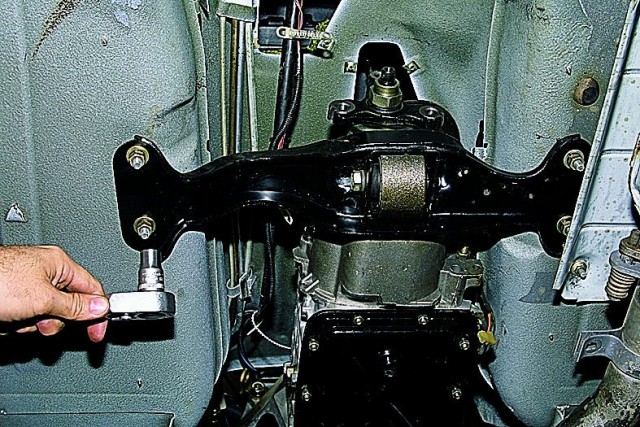

10. Снимите заднюю опору силового агрегата (см. «Замена опор подвески силового агрегата»).

11. Отверните гайку стяжного болта хомута крепления тяги механизма переключения передач.

12. Выверните три болта крепления кронштейна опорной пластины и снимите привод механизма переключения передач.

13. Выверните болты крепления щитка картера сцепления.

14. Выверните два болта крепления рабочего цилиндра сцепления к картеру сцепления и снимите цилиндр, не отсоединяя его от шланга (цилиндр остается висеть на шланге).

15. Выверните три болта крепления стартера (третий болт на фотографии не виден).

16. Снимите стабилизатор поперечной устойчивости (см. «Снятие и установка стабилизатора поперечной устойчивости»).

17. Снимите приемную трубу (см. «Замена приемной трубы»).

18. Выверните четыре болта крепления картера сцепления к двигателю.

Помощник должен придерживать заднюю часть коробки передач.

19. Снимите коробку передач в сборе с картером сцепления.

Не опирайте конец первичного вала на лепестки нажимной пружины сцепления, чтобы не деформировать их.

20. Устанавливайте коробку передач в порядке, обратном снятию.

21. Залейте масло в коробку передач.

Перед установкой коробки передач нанесите тонкий слой смазки ЛСЦ-15 или Литол-24 на шлицевую часть первичного вала.

22. Проверьте и при необходимости отрегулируйте привод управления механизмом переключения передач (см. «Регулировка привода механизма выбора передач»).

Разборка коробки передач

Разборка и ремонт коробки передач требуются при следующих неисправностях.

износ подшипников;

износ зубьев шестерен и синхронизаторов;

осевое перемещение валов.

1. Повышенный шум в коробке передач:

2. Затрудненное переключение передач:

износ сферического шарнира рычага переключения передач, отсутствие смазки в узле;

деформация рычага переключения передач;

заусенцы, погнутости, загрязнение гнезд штоков, заклинивание блокировочных сухарей;

загрязнение шлицев скользящей муфты и ступицы;

деформация вилок переключения передач.

3. Самопроизвольное выключение или нечеткое включение передач:

износ лунок под шарики на штоках, поломка пружин фиксаторов;

износ блокирующего кольца синхронизатора;

поломка пружины синхронизатора;

износ зубьев муфты синхронизатора или зубчатого венца синхронизатора.

4. Пониженный уровень или утечка масла:

износ сальников первичного и вторичного валов;

ослабление крепления крышек картера коробки передач, повреждение уплотнительных прокладок;

ослабление крепления картера сцепления к картеру коробки передач.

Перечисленные неисправности могут быть вызваны иными причинами, устранение которых не требует снятия и разборки коробки передач. Поскольку работы по снятию и разборке коробки передач весьма трудоемки, уделите диагностике неисправностей пристальное внимание и убедитесь в безусловной необходимости такого ремонта.

Слейте масло из картера коробки передач, если вы не сделали этого при снятии ее с автомобиля.

1. Отверните три гайки крепления корпуса механизма выбора передач и

2. снимите механизм.

3. Снимите уплотнитель центрирующего кольца.

4. Удерживая от проворачивания фланец эластичной муфты, отверните гайку крепления фланца. Отворачивая гайку, вы одновременно спрессуете с вторичного вала центрирующее кольцо.

5. Снимите стопорную шайбу.

6. Снимите фланец эластичной муфты

7. Отверните две гайки крепления кронштейна приемной трубы и

8. снимите кронштейн.

9. Отверните десять гаек крепления нижней крышки к картеру.

10. Подденьте отверткой и снимите крышку и расположенную под ней прокладку.

11. Отверните гайку крепления задней крышки, расположенную с внутренней стороны картера.

12. Отверните снаружи пять гаек крепления задней крышки и

13. сдвиньте заднюю крышку со шпилек картера коробки передач.

Чтобы облегчить снятие крышки, передвиньте шток вперед.

14. Отведя заднюю крышку назад и поворачивая примерно на 30° по часовой стрелке, снимите ее.

15. Снимите внутреннее кольцо подшипника вторичного вала, дистанционную втулку и маслоотражательную шайбу.

16. Снимите подшипник выключения сцепления (см. «Замена подшипника выключения сцепления»).

17. Снимите чехол вилки выключения сцепления с картера, аккуратно поддевая чехол отверткой, и снимите вилку с чехлом, повернув ее на 90°.

18. Отверните семь гаек крепления картера сцепления, снимите пружинные шайбы.

19. Снимите картер сцепления, отсоединив его от коробки передач.

20. Снимите прокладку и

21. пружинную шайбу.

22. Выверните два болта крепления крышки фиксаторов, снимите крышку с болтами и

23. прокладку крышки.

24. Извлеките пружины фиксаторов.

25. Перевернув коробку передач, выньте шарики фиксаторов.

Так выглядят детали разобранных фиксаторов:

болт с пружинной шайбой (второй не показан);
крышка;
прокладка;
пружины (пружина фиксатора заднего хода - черная);
шарики

26. Выверните болт крепления блока шестерен V передачи, предварительно включив две передачи, чтобы зафиксировать валы от проворачивания.

27. Выверните болт крепления вилки включения V передачи и передачи заднего хода.

28. Потяните на себя шток включения V передачи и передачи заднего хода и выньте его из картера и вилки выключения.

29. Снимите блок шестерен V передачи и заднего хода,

30. вилку включения V передачи и заднего хода,

31. с вторичного вала втулку шестерни V передачи,

32. шестерню, зубчатый венец, блокирующее кольцо и муфту синхронизатора V передачи,

33. ступицу муфты синхронизатора V передачи,

34. промежуточную шестерню заднего хода и

35. шестерню заднего хода с вторичного вала.

36. Выпрессуйте задний подшипник промежуточного вала легкими ударами по наружному кольцу.

37. Снимите дистанционную втулку с вторичного вала,

38. наружное кольцо заднего подшипника с роликами и

39. внутреннее кольцо заднего подшипника.

40. Разожмите стопорное кольцо переднего подшипника промежуточного вала и снимите его.

41. Выверните болт крепления переднего подшипника промежуточного вала, включив одновременно две передачи (I и IV).

42. Снимите болт с пружинной и зажимной шайбами.

43. Установите отвертку между наружным кольцом подшипника и шестерней вала и, действуя как рычагом,

44. выпрессуйте наружное кольцо подшипника с шариками и передним внутренним кольцом.

45. Спрессуйте заднее внутреннее кольцо подшипника, аккуратно действуя отверткой как рычагом.

Пометьте внутренние кольца переднего подшипника промежуточного вала, чтобы при сборке установить их на прежние места.

46. Выньте промежуточный вал из картера.

47. Переверните коробку передач и

48. выньте блокировочный сухарь штока включения III и IV передач.

49. Выдвиньте шток включения III и IV передач так, чтобы можно было

50. вынуть (отверткой) из него промежуточный блокировочный сухарь.

51. Снимите промежуточный блокировочный сухарь.

Так выглядят блокировочные сухари:

штока включения I и II передач («длинный»);

штока включения III и IV передач («короткий»).

52. Снимите шток включения III и IV передач и

53. вилку включения III и IV передач.

54. Выверните болт крепления вилки включения I и II передач.

55. Выньте шток включения I и II передач из картера.

56. Переверните коробку передач и

57. выньте блокировочный сухарь штока включения I и II передач.

58. Снимите вилку включения I и II передач,

59. первичный вал в сборе и

60. игольчатый подшипник.

61. Ослабьте затяжку трех винтов крепления стопорной пластины промежуточного подшипника вторичного вала и оси промежуточной шестерни заднего хода ударной отверткой.
