Что такое подвесной подшипник? Как поменять подвесной подшипник кардана

ООО «Кардан Вал Сервис Север» Статья

Утечка масла в сочленении коробки и передней части карданного вала

Встречается на автомобилях со шлицевым соединением, расположенном в коробке или раздатке.

Причины появления протечки:

1. Протечка масла происходит вследствие дефекта сальника в коробке. Уплотнительное кольцо со временем дубеет, образуя щель между подвижным штоком кардана и сальником. Устраняется заменой сальника в коробке, раздатке.
2. Нарушение зеркала на подвижном штоке (шлицевом соединении) карданного вала. Появление на шлицах заусениц или шероховатостей. Лечиться заменой шлицов. Как временный вариант заусенцы можно зачистить шкуркой «нулевкой», уменьшающий протечку.

Тяжелые удары или стук сразу после включения коробки передач, вибрация при наборе скорости

Основная причина ударов или стуков при нагрузке на карданный вал – люфт!

1. Наиболее распространённой причиной является неисправность крестовины карданного вала. При ее разрушении появляется сильный люфт и, как следствие - удары. Необходима замена крестовины .
2. Ослабление затяжки болтов карданного вала. Внимательно осмотрите все болты и надежно затяните. Если болты не трогали ближайшее время, то проблема не в них.
3. Сильно изношены подвижные шлицы карданного вала. Для устранения неисправности, производиться .
4. Сильный люфт в комплекте под подшипник. Обычно сопровождается частой заменой подшипника карданного вала. Лечиться установкой комплекта под опору.

Периодическое или постоянное наличие скрипа

Периодический скрип возникает при нажатии на педаль газа, а при движении накатом пропадает. В некоторых случаях появление скрипа зависит от температуры на улице, а также угла работы шарнира – крестовины или шруса.

1. Заклинило крестовину карданного вала. Как правило, сопровождается наличием ржавых подтеков на крестовине. Шприцовка не поможет. Заклинивание означает, что произошла деформация подшипника стакана. Следующим этапом будет ее разрушение. Необходимо как можно быстрее заменить шарнир.
2. Подклинивает Шрус кардана в рабочем диапазоне. Перебрать, внимательно осмотреть на наличие выработки и смазать, если не поможет - заменить.

Вибрация – как основная неисправность кардана

Прежде чем искать неисправности карданного вала, убедитесь в отсутствии дисбаланса на колесах.

Если вибрация карданного вала проявляется в определенном диапазоне скоростей (от 60 до 80 км/ч, от 90 до 120 км/ч) – это хорошая вибрация, которую устраняет . Как правило, такого рода вибрация появляется после ремонта карданного вала: замены крестовины, подшипника, укорачивания и удлинения или разборкой-сборкой кардана не по заводским меткам.

Если вибрация началась внезапно с определённой скорости и постоянно увеличивается с ее набором. При этом не производился. Необходимо проверить следующие неисправности:

1. Нарушение плавности хода и люфты в крестовинах. Необходимо заменить изношенные шарниры.
2. Попадания инородного тела (вплоть до песчинок) при установке кардана на мост, раздатку, коробку. Отчистить от грязи фланцы кардана и приемные фланцы на автомобиле.
3. Люфт в подвижных шлицах или неподвижных шлицах (комплекте под опору) карданного вала. Необходима замена шлицевых соединений.
4. Отрыв или крайняя степень коррозии балансировочных пластин. Осмотрите кардан, при отрыве пластины, очень хорошо видно место ее крепления. Устраняется балансировкой.
5. Налипшая грязь на карданном вале. Очистите вал от грязи.
6. Гнутая труба, вследствие механического удара при наезде на булыжник или бордюр. В некоторых случаях лечиться правкой трубы на гидравлическом прессе. В среднем, при деформации трубы более чем на 1,5 миллиметра меняется на новую.

Как удостовериться, что вибрация от кардана

Во время движения по тахометру заметьте величину оборотов двигателя, при которых появляется вибрация. Затем на другой передаче доведите обороты до возникновения такого же явления.

1. Если вибрация возникает на одних и тех же оборотах, но на разных передачах, то причина неисправности не в кардане, поскольку скорость его оборотов была разной.
2. Если вибрация исчезает или уменьшается при работе на другой передаче при одних и тех же оборотах двигателя, то проверьте выше описанные возможные причины неисправности.

Звон в трубе карданного вала

1. Отлетела крышка шлицов, препятствующая попаданию смазки в трубу. Необходимо разрезать кардан, и приварить крышку на место.
2. Обрыв или отслоение опоры свинцового сердечника, установленного в трубе для компенсации дисбаланса. Только замена карданного вала.

Звон от карданного вала

Проверить посадку защитного пыльника опоры. Если болтается, выставить и прихватить сваркой.

Скребущий звук

Проверьте, не задевает ли карданный вал картер коробки передач, выхлопную систему по характерным следам.

Вой или свист от привода

1. Износ подшипника карданного вала. Необходима замена подвесного подшипника .
2. Износ подшипника в раздатке или коробке.

Как определить неисправность подвесного подшипника

Неисправность подшипника карданного вала определяется по характерному шуршащему звуку. Исправный подшипник при вращении практически не издает шум, вращается без усилия, плавно и без подклинивания.

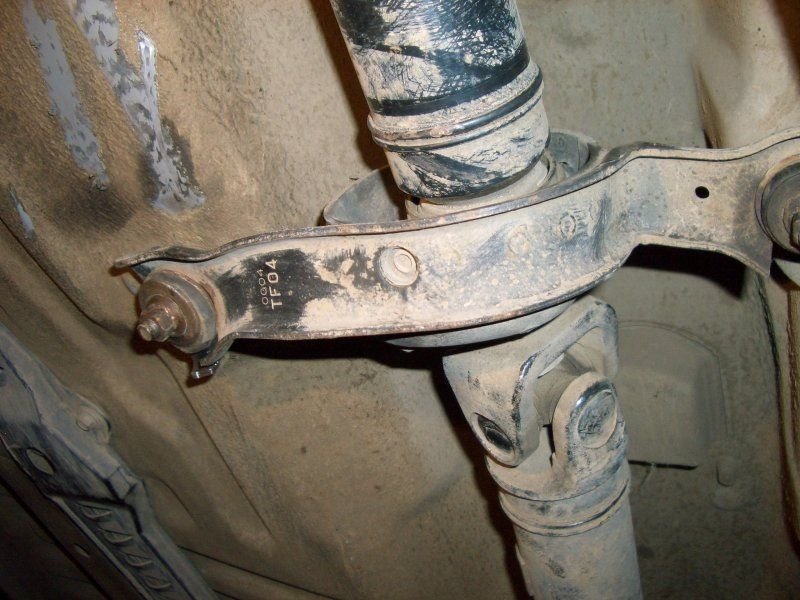

На карданном валу в автомобиле расположен важный элемент конструкции под названием "подвесной подшипник". Он необходим для поддержания правильного положения карданного вала и оси, а также для восприятия и передачи нагрузки как осевой, так и радиальной. Подобное изделие обеспечивает качение, вращение и линейное перемещение вдоль оси, производимое с наименьшим сопротивлением.

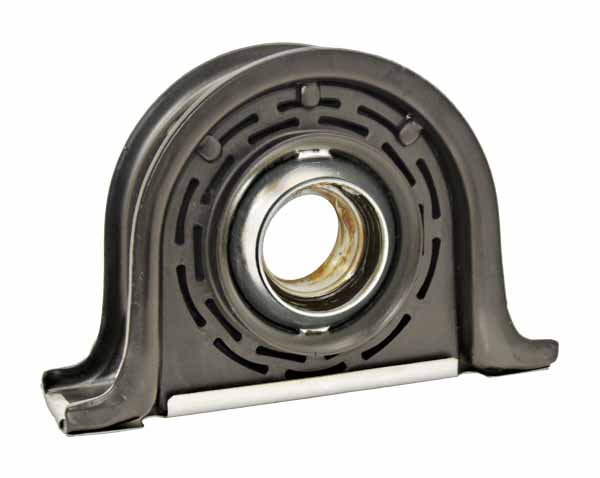

Подшипник подвесной конструктивно состоит из металлического корпуса с отверстием в нем, в которое вставляется втулка. Зазор, образованный между ними, заполняется смазочным материалом, который позволяет легкое перемещение основных частей друг относительно друга. Это значительно сокращает трение элементов друг о друга, уменьшает величину теплопроводности, защищает от негативных воздействий окружающей среды, а также способствует повышению надежности и эффективности работы механизма.

Основные эксплуатационные особенности и конструктивные преимущества, которыми обладает подвесной подшипник:

• виброустойчивость;
• бесшумность;
• возможность работы при значительных радиальных и угловых нагрузках;
• эффективная защита от агрессивных сред;
• простота ремонта.

Первыми признаками неисправности считаются по кузову, который можно ощутить через сиденье, спустя некоторое время после этого может появиться гул и вибрация. Наиболее частой проблемой становится старение и износ резинки. В таком случае необходимо сразу же обратиться в автосервис, поскольку замена подвесного подшипника возможна только при снятии всего карданного вала.

1. По возможности приобретайте подшипники в специализированных автомагазинах, которые гарантируют наличие качественного и нового оборудования. Поскольку при покупке бывшего в употреблении элемента вы не можете даже предположить его срок эксплуатации, а значит не можете сказать, когда он выйдет из строя, если будет установлен на ваш автомобиль.

2. Выбирайте только оригинальные запчасти, которые соответствуют вашей машине. Если же требуемая модель снята с производства, то следует обратиться к фирме-производителю. В таких случаях она дает некоторые рекомендации и приводит пример заменителя, который максимально близок к оригинальной конструкции.

3. Проверьте наличие достаточного количества смазки. Подвесной подшипник мог быть уже заполнен смазочным материалом на заводе-изготовителе, а мог выпуститься "сухим". В первом случае возможна безотлагательная установка, во втором необходимо провести некоторые дополнительные действия по заполнению смазкой подшипника. Эти мероприятия не являются сложными и зачастую описываются на этикетке или упаковке изделия.

4. При покупке выявите отсутствие люфта. Считается, что наличие люфта на новом подшипнике - производственный брак, и отсев некачественной продукции осуществляется еще на заводе. Однако никто не застрахован от ошибки. Поэтому сразу же при продавце проверяйте целостность и исправность приобретаемой конструкции.

Подвесной подшипник - неотъемлемая составляющая карданного вала, следовательно срок службы этой части конструкции напрямую зависит от характера эксплуатации транспортного средства в целом.

Предлагает услуги по замене подвесного подшипника.

Когда нужно менять подвесной подшипник?

К числу основных признаков выхода детали из строя относятся следующие:

• разного рода звуки и шумы (гул, гудение, хруст), а также вибрация (биение, дерганья) во время езды на скорости накатом;
• при визуальном и инструментальном осмотре – наличие люфта в подшипнике.

Причины поломок подвесного подшипника карданного вала:

• естественный износ детали, в том числе разрушение резины, удерживающей подшипник;
• особенности условий эксплуатации (низкие и высокие температуры, попадание на деталь грязи и пыли, езда по бездорожью, резкое переключение передач, высокие нагрузки и др.);
• ошибки при установке;
• низкое качество используемых деталей (запчасти должны быть или оригинальными, или от хорошо зарекомендовавших себя на рынке фирм-производителей, например, FAG, KOYO, Meyle, NACHI, NSK, NTN, SKF, SNR. Важно, чтобы у подшипника был плавный ход и эластичная резина).

Особенности процесса замены подвесного подшипника

Для того, чтобы заменить данную деталь, необходимо демонтировать карданный вал. По возможности одновременно производится смена эластичной муфты и крестовин. В процессе установки новой запчасти важно правильно ее запрессовать, а по окончании сборки провести балансировку карданного вала. При проведении ремонтных работ такого типа необходимо соблюдать определенные технологические требования, предъявляемые заводом-производителем. Обращаясь к нам, Вы можете быть уверенными в том, что все важные условности будут выполнены. Мы делаем быстро и качественно с первого раза и даем гарантию на все виды собственных сервисных работ.

Карданного вала может быть двух видов - как съемным, так и несъемным. В первом случае - проблем с заменой возникнуть не должно. Во втором - скорее всего - придется покупать новый карданный вал, вместе с подшипником, что будет совсем не дешево. Пройдемся как можно подробнее по данной теме.

Как определить неисправность подвесного подшипника карданного вала вашего автомобиля?

• Если при езде накатом есть гул, идущий непонятно откуда, это может быть признаком того, что подвесной подшипник неисправен
• Загоните машину на подъемник, так как вам потребуется удостовериться, что шум идет именно из области подвесного подшипника
• Шум может сопровождаться вибрацией
• Если вы убедились, что биение, вибрация и различного рода дерганья происходят из этой области - открутите болты крепления и опустите карданный вал на землю, но будьте осторожны - шрус карданного вала должен выйти из раздатки и оттуда потечет масло.
• Далее проверьте подшипник на наличие люфта. Если он исправен, то никакого люфта быть не должно.

Заменить подвесной подшипник реально и без помощи специалистов, главное внимательно ознакомиться с книгой по ремонту и эксплуатации именно вашего автомобиля, обладать необходимым инструментом и желательно наличие эстакады или подъемника. Может понадобиться уксус или специальная жидкость, чтобы раскоксовать болты крепления, если они заржавели за долгое время.

Замена подвесного подшипника ВАЗ 2107 или ВАЗ 2106 в принципе мало чем будет отличаться от замены этой же детали на автомобиле Тойота или Форд. Схема в принципе везде одинаковая, с отличиями, но не кардинальными.

• Ставьте по возможности оригинальные запчасти, но если их нет, постарайтесь выбрать заменитель, допущенный к установке фирмой производителем вашего автомобиля.
• Постарайтесь проверить подшипник при покупке на наличие люфта, особенно, если это касается российских деталей. Чаще всего половина из них продаются с наличием люфта, а значит ни чем не отличаются от неисправных
• Подшипник может быть смазан при сборке на заводе, а возможно продается в несмазанном состоянии. Проверьте, и произведите необходимые по инструкции действия.
• Может быть и так, что подвесной подшипник полуоси на форд транзит новый стоит очень дорого, и возможно есть подходящие заменители от советских автомобилей.
• Старайтесь не покупать подвесной подшипник на разборах или б/у. Неизвестно, сколько он прошел и сколько ему осталось

Возможен ли ремонт подвесного подшипника?

Да, ремонт подвесного подшипника возможен. На самом деле тут два варианта - либо вы разбираете корпус подвесного подшипника, чтобы его смазать, либо чтобы заменить сам подшипник. Во втором случае это целесообразно, если не составляет особого труда. Например, для автомобиля Тойота Креста возможен такой расклад событий - новая деталь стоит от 1500 до 6000 рублей, а обычный подшипник такого же размера 100-300 рублей.

Вот вам и экономия на пустом месте. Если думаете, что справитесь - дерзайте, но если не можете отличить гаечный ключ от отвертки, то лучше не соваться. Стоит здесь заметить, что можете нарваться в магазине на подшипник китайского производства. Совет тот же - не покупайте что попало, и проверяйте, то, что собираетесь купить. Другими словам, русский предприимчивый народ уже нашел способ ремонта подвесного подшипника Тойоты.

Если занимаетесь разбором подвесного первый раз - совет неимоверно простой, но важный и всеми забываемый - запоминайте, что откуда откручиваете, что откуда снимаете, болты и гайки складывайте в баночку или коробочку, если гайки не откручиваются - размочите их специальной жидкостью, иначе можете либо сорвать резьбу, либо обломить болты вовсе.

Обратите внимание

Следует отметить, что гудеть может не только подвесной подшипник, но и редуктор заднего моста. Для начала убедитесь, что с редуктором все в порядке, а то придется делать много лишней работы. Как правило, большинство автовладельцев забывают о том, что смазки в подшипниках много не бывает. Будь-то подвесной подшипник Туарега или Волги - забывать про смазку не стоит. Единственное, как уже говорилось ранее - новый подвесной в сборе стоит как правило на иномарки очень дорого. Лучший совет - замена аналогом от советских авто или замена самого подшипника с заменой крестовины. Решать что делать вам, к тому же примеры «колхозных» методов существуют в изобилии и большинство из них удачны.

Во-первых - низкие зимние температуры негативно влияют даже на смазку в подшипниках, и в этом нет ничего удивительного.

Во-вторых - кардан, как правило, находится над системой выхлопа, которая в процессе работы двигателя нагревается и сушит смазку в подшипниках.

Все это происходит медленно, годами, но если дело касается китайских или корейских автомобилей, то тут лучше при первых симптомах поставить качественный российский подшипник. Да, кстати - на некоторые иномарки подходят подшипники от советских и российских автомобилей, так что обратите на это внимание.

Профилактика нужна во всем

А профилактикой может быть только следующее:

• Следите за тем, чтобы элементы подобного рода были надежно защищены от грязи и пыли
• Постарайтесь ездить по бездорожью без соприкосновений с грунтом. Сев пузом на в хорошую колдобину можно не только оторвать глушитель, но и зацепить элементы крепления подвесного подшипника. Кардан, конечно, погнуть практически не реально, но вот металлический кронштейн подшипника погнуть можно запросто.
• Старайтесь, как можно плавнее переключать передачи, а в мороз не давать больших нагрузок.

Подводя итоги, можно сказать, что замена подвесного подшипника не такое уж и сложное занятие. Не путайте стук крестовины с гулом подшипника. Как правило, первое проявляется при трогании - резкий глухой металлический звук, а второе - гудение, похожее на скрежет колес по снегу, сопровождается вибрацией, ощущается только на скорости. И еще одно замечание - как правило, проблема эта возникает на автомобилях с солидным пробегом, так что если вы недавно приобрели новый автомобиль, то вам данная проблема не грозит. К тому же, проблема эта становится серьезной только когда подшипник не съемный и его нужно менять вместе с крестовинами и карданным валом. Подвержены болезни подшипников практически все советские автомобили и большая часть иномарок. Получается своеобразная лотерея - кто-то ездит на 20-летнем авто и даже не задумывается, а кто-то уже меняет подшипники по гарантии на новом автомобиле.
