Какая гайка на генераторе ваз 2110

При появлении подозрительного свиста на работающем моторе со стороны ремня ГРМ необходимо провести диагностику. Для этого скидываем генераторный ремень и запускаем двигатель. Если звук сохраняется – необходимо менять натяжной ролик, ну а если пропал, вам придется разобраться, как поменять подшипники на генераторе ВАЗ 2110.

Демонтаж генератора с автомобиля

Замена подшипников генератора ВАЗ 2110 предполагает снятие детали с автомобиля.
В первую очередь снимаем его ремень. Для снятия ремня необходимо ослабить крепящую гайку и болт регулировки.

Сняв ремень, запускаем двигатель, чтобы убедиться, что свист пропал.

Скидываем клеммы с аккумулятора и откручиваем провода.

Генератор снимается снизу. Чтобы открутить нижнее крепление, снимаем защиту картера, можно только ее переднюю часть.

Разбираем и меняем

В первую очередь, для осуществления замены подшипника генератора ВАЗ 2110 надо открутить шкив, для чего нам понадобится отвертка и накидной изогнутый ключ.

Снимаем кожух, оттягивая пластиковые защелки

Отвинчиваем и достаем щеточный узел и регулятор напряжения в «одном лице».
Чтобы располовинить генератор, надо открутить четыре болтика.

Прежде чем снять крышку – оставляем метки, чтобы потом правильно собрать.

На резьбу ротора необходимо накрутить соответствующую гайку

Чтобы успешно стянуть ротор с переднего подшипника в крышке, обеими руками берем за ушки генератора и аккуратно стучим деревяшкой по гайке.

Как поменять подшипник на генераторе ВАЗ 2110 видно из изображения. Подходящей головкой (в нашем случае – 27) выбиваем старый. Далее – аккуратно смазываем новый, и с помощью уже снятого запрессовываем его на место. Завальцовываем зубилом края для надежной фиксации.

Задний подшипник снимается большим рожковым ключом в качестве рычага, или с помощью толстой отвертки и молотка.

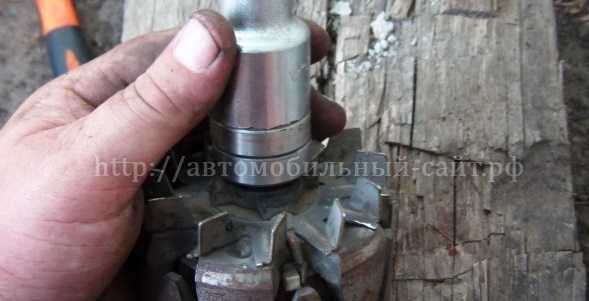

Забиваем на место новый подшипник, используя подходящий кусок трубы.

После того, как замена подшипников генератора ВАЗ 2110 своими руками выполнена успешно, можно приступать к сборке.
Начинаем сборку с передней крышки, обращая внимание на метки, а далее в обратной последовательности.

Предназначение генераторного узла в любом авто заключается в обеспечении питанием всех включенных потребителей напряжения при заведенном двигателе. Как и любой другой агрегат, генератор имеет свойство изнашивается, причем чаще всего автовладельцам приходится менять ремни и подшипники. Из этой статьи вы сможете узнать, как производится замена подшипника и что для этого может потребоваться.

Назначение подшипников генератора

Для начала разберем назначение устройств, в этом нет ничего сложного. Подшипники генератора ВАЗ 2110 используются для обеспечения плавного и равномерного вращения ротора узла. В генераторных установках «десяток» используется два подшипниковых устройства — переднее и заднее, расположены они под защитными крышками. Чтобы добраться до устройств, необходимо будет снимать узел и демонтировать крышки.

Самостоятельная диагностика

появление нехарактерного гула и свиста после запуска двигателя;
аккумуляторная батарея стала нестабильно заряжаться, это обусловлено проблемами в работе вала;
проворачивание шкива;
перегрев устройств в результате трения изношенных элементов.

При появлении данных симптомов вполне возможно, что причина кроется именно в подшипниковом устройстве.

Если у вас есть подозрения касательно работоспособности данной детали, то рекомендуем произвести простую проверку устройств, для этого выполняются следующие действия:

В первую очередь со шкива узла необходимо демонтировать ремешок.
Затем запускается двигатель автомобиля.
В том случае, если после запуска гул и свист, а также другие симптомы неисправности пропали, это свидетельствует о необходимости замены устройства.

По каким причинам может произойти выход из строя данной детали:

Произошел износ некоторых составляющих частей конструкции в результате длительной эксплуатации. В частности, речь может идти о поверхностях дорожек качения обойм, самих элементов качения, сепаратора, уплотнительной составляющей.
В устройстве подшипника закончилась смазка, это может быть обусловлено ее вытеканием.
Износ устройств, а также низкая точность выполненного изделия может привести к повороту внешней обоймы на корпусе либо внутренней обоймы на валу самого ротора.
Также неисправности в работе деталей могут быть спровоцированы попаданием внутрь устройства абразивных элементов. Такая проблема приводит к повышенному скрипу.
Возможно, выход из строя подшипника обусловлен тем, что он попросту отработал свой ресурс эксплуатации.
Еще одна возможная причина — дисбаланс самого шкива либо износ ремешка (автор видео — Антон Волохович).

Что нужно знать при выборе новых деталей?

Изначально в устройстве генератора 2110, как сказано выше, обычно ставятся два подшипниковых устройства. В более старых модификациях авто используются детали с маркировкой 6302 либо 6303 (это передние устройства), или же 6202 (задние), в более современных версиях сзади ставятся подшипники 6203.

Что касается размеров, то они следующие:

для 6303 (или отечественного аналога под номером 180302) размеры составляют 17*47*14;
для маркировки 6302 (либо отечественного аналога 180303) — 15*42*13;
для маркировки 6202 (российские детали маркируются как 180202) размеры составляют 15*35*11;
для 6203 (отечественный аналог — 180203) размеры — 17*40*12.

Инструкция по замене

Можно как на станции техобслуживания автомобилей, так и в гаражных условиях. Единственное условие для замены своими руками — у вас должны быть тиски, а также специальный съемник для демонтажа. Из инструментария вам понадобится стандартный слесарный инструмент, включающий в себя отвертки, гаечные ключи и молоток (автор видео о замене в гаражных условиях — канал Expert R).

Этапы

Сначала нужно отключить аккумулятор и демонтировать ремень ГРМ. Чтобы сделать это, при помощи ключа на 13 следует выкрутить крепежную гайку, а затем, используя ключ на 10, ослабить натяжитель, сам крепящий винт нужно выкрутить.
От генераторного устройства нужно отсоединить все провода, после чего с помощью ключа на 13 нужно выкрутить нижний фиксатор, вытаскиваются винты, а сам узел демонтируется.
После снятия приступаем к разборке механизма. Сначала выкручивает шкив, для этого используется ключ на 24, на этом этапе вам могут потребоваться тиски. Для демонтажа шкива с оси необходимо использовать съемник.
После снятия этого элемента производится демонтаж щеточного узла, регуляторного устройства, конденсатора, а также диодного выпрямителя. Все эти составляющие элементы расположены под пластиковой крышкой. Чтобы произвести разборку, необходимо будет открутить четыре крепежных болта, они используются для фиксации второй части корпуса. Как правило, эти болты привариваются, поэтому открутить их может быть проблематично, поэтому перед выкручиванием обработайте их жидкостью WD-40 и подождите несколько минут.
Когда болты будут выкручены, переднюю крышку устройства можно демонтировать — в этой крышке установлен передний подшипник. Для извлечения данного устройства придется использовать специальную оправку, причем ее диаметр должен быть немного меньше диаметра наружного кольца. Как вариант, можно использовать обрезок от трубы. Монтаж оправки производится прямо на кольцо, после чего для выбивания подшипниковой детали будет использоваться молоток.
Когда устройство будет извлечено, вместо него монтируется новая деталь, затем осуществляется ее запрессовка в крышку, для этого также используется оправка с молотком.
После выполнения этих действий осуществляется замена заднего подшипника, для этого необходимо произвести демонтаж статор. После снятия пластмассовая опора детали выталкивается наружу и извлекается с ротора. Только сделав это, вы получите доступ к подшипнику.
Процедура демонтажа устройства осуществляется съемником, когда деталь будет демонтирована, устанавливается новый подшипник. Только в данном случае диаметр оправки должен соответствовать размеру внутреннего кольца. При установке постарайтесь не повредить само кольцо, также во время монтажа учитывайте, что зажимать ротор в тиски ни в коем случае нельзя. Все потому, что задняя часть ротора достаточно мягкая, соответственно, из-за установки ее в тиски могут появиться задиры. А они, в свою очередь, не позволят правильно собрать узел.
Лучше всего для монтажа детали использовать гидравлический насос, но если его нет, то ротор при установке следует поставить на деревянную поверхность. Непосредственно на саму резьбу, на которую устанавливается шкив, необходимо накрутить любую гайку, это даст возможность дополнительно защитить резьбу от возможных повреждений.
Когда подшипниковый элемент будет запрессован в конструкцию, можно приступать к сборке узла. Процедура сборки осуществляется в обратном порядке.

Фотогалерея «Помощь в замене подшипников»

Цена вопроса

Стоимость устройств варьируется в зависимости от производителя. В среднем цены на подшипники варьируются в районе 70-150 рублей.

В любом автомобиле имеется два источника питания — электрогенератор и аккумулятор. Причем последний необходим для запуска двигателя внутреннего сгорания, а первый — для обеспечения напряжением потребителей во время работы. Иногда необходима замена подшипника генератора ВАЗ 2110, так как от постоянных нагрузок он приходит в негодность.

Чаще всего высыхает смазка, а это приводит к увеличению силы трения и разрушению механизма. Но вместе с заменой подшипников на генераторе требуется провести диагностику всех остальных узлов, чтобы в дальнейшем обеспечить наилучшую работу источника питания.

Устройство автомобильного генератора

Основа — это корпус, в котором размещены все узлы устройства. Корпус состоит из трех частей.

Передняя крышка.
Задняя крышка.
Средняя часть с обмотками.

Причем в первом и втором узлах расположен подшипник генератора ВАЗ. С их помощью ротор вращается в средней части (статоре). Выполнены эти части из легкого металла — алюминия, который еще и не намагничивается. В статоре имеется трехфазная обмотка. С нее при работе генератора снимается напряжение.

Ротор с одного края имеет резьбу и шпоночную канавку. С помощью таких несложных элементов производится крепление крыльчатки и шкива. На ВАЗ 2110 ранних выпусков (с карбюраторной системой впрыска) использовались шкивы под клинообразный ремень. Аналогичные долгое время применялись на автомобилях ВАЗ 2108-21099.

Позже стали использоваться широкие многоручейковые ремни. Они намного лучше показывают себя в работе и обеспечивают большее передаточное число за счет уменьшения диаметра шкива. Крыльчатка, расположенная сразу за шкивом, необходима для охлаждения генератора ВАЗ 2110.

Во время работы происходит сильный нагрев обмоток и корпуса устройства. Поэтому возникает необходимость в принудительном обдуве.

Ротор имеет обмотку возбуждения, которая включена в цепь питания через регулятор напряжения и лампу на приборной панели. Последняя сигнализирует о том, есть ли на выходе генератора напряжение. Для выпрямления тока, полученного на обмотках статора, необходим диодный мост.

Это набор из шести полупроводников, который представляет собой двухполупериодный трехфазный выпрямитель постоянного тока. Конденсатор, включенный в цепь после диодного моста, сглаживает пульсации, отсекая переменную составляющую выпрямленного напряжения. Щетки генератора ВАЗ 2110 расположены в одном корпусе с регулятором напряжения и их замена производится одновременно.

Принцип работы

Замена генератора — это крайняя мера, исправить некоторые поломки можно с помощью тщательного ремонта. Придется заменить большинство элементов, но это выйдет намного дешевле, чем покупка нового механизма. Самое страшное — это выход из строя обмоток статора. Только их вряд ли получится перемотать в домашних условиях, придется обращаться к специалистам.

Но такая неполадка случается крайне редко и то из-за несоблюдения условий эксплуатации генератора. Если на него попадает вода, масло, прочие жидкости, в скором времени вы получите короткое замыкание. Это мгновенное увеличение силы тока в цепи до бесконечно огромной величины.

Следствие этого — разрушение структуры проводов, их оплавление и обрыв. Теперь о принципе работы автомобильного генератора. Понятно, что при выключенном зажигании он полностью обесточен, напряжение имеется только на проводе, который подходит к нему от аккумуляторной батареи.

Особенности строения генератора на ВАЗ 2110.
1 – кожух; 2 – вывод «В+» для подключения потребителей; 3 – помехоподавляющий конденсатор 2,2 мкФ; 4 – общий вывод дополнительных диодов (присоединяется к выводу «D+» регулятора напряжения); 5 – держатель положительных диодов выпрямительного блока; 6 – держатель отрицательных диодов выпрямительного блока; 7 – выводы обмотки статора; 8 – регулятор напряжения; 9 – щеткодержатель; 10 – задняя крышка; 11 – передняя крышка; 12 – сердечник статора; 13 – обмотка статора; 14 – дистанционное кольцо; 15 – шайба; 16 – конусная шайба; 17 – шкив; 18 – гайка; 19 – вал ротора; 20 – передний подшипник вала ротора; 21 – клювообразные полюсные наконечники ротора; 22 – обмотка ротора; 23 – втулка; 24 – стяжной винт; 25 – задний подшипник ротора; 26 – втулка подшипника; 27 – контактные кольца; 28 – отрицательный диод; 29 – положительный диод; 30 – дополнительный диод; 31 – вывод «D» (общий вывод дополнительных диодов)

А вот при включении зажигания напряжение подается на обмотку ротора (обмотка возбуждения). Без питания этой цепи невозможна работа всего генератора ВАЗ 2110. Когда ротор приводится в движение, вокруг него образуется магнитное поле. А это самое главное условие для работы генераторных установок.

Движение и магнитное поле — это то, без чего не сможет функционировать ни один источник энергии подобного типа. В статорных обмотках возникают заряженные частицы. В итоге на выводах имеется некоторая разность потенциалов. Всего три обмотки на статоре, все их начала соединены в общей точке. Такая схема соединений называется «звезда». Она знакома тем, кто сталкивался с проблемой подключения асинхронных двигателей к трехфазной сети.

В итоге на выходе автомобильного генератора получается напряжение, оно переменное и стабилизированное (за счет стабилизации напряжения питания обмотки ротора). Следующий этап — это выпрямление при помощи полупроводниковых диодов. В результате получается постоянное напряжение, которое фильтруется конденсатором большой емкости.

Очень неприятно, когда в дороге начинает мигать лампочка разрядки аккумулятора, а из-под капота вдруг доносится скрип или свист. С большой долей вероятности можно предположить, что вышел из строя подшипник генератора – передний или задний. Сопутствующие симптомы – закипание и быстрая разрядка аккумуляторной батареи, ненормальная реакция света фар на увеличение (снижение) оборотов двигателя.

Впрочем, причины могут крыться не в механической неисправности, а в электрике – в блоке предохранителей, износе щеток генератора. Источником посвистывания может оказаться поломка подшипника, например, направляющего ременного ролика или просто ослабление приводного ремня. При первичном осмотре определить, что дело именно в подшипнике, можно, например, обнаружив сильный перегрев рубашки генератора.

Частота, с которой выходят они из строя, может быть разной. Все зависит от условий эксплуатации (жара и, наоборот, обилие влаги, грязь, реактивы, которыми обрабатывают дороги зимой), а также от качества самого подшипника. Тут не угадаешь.

Вологодский бренд

Впрочем, опытным путем владельцы одной из самых популярных отечественных марок, ВАЗ-2112, составили для себя нечто вроде рейтинга подшипников генератора, устанавливаемых на эти автомобили. Для родного «гены», как любовно называют пользователи этот механизм, под маркировкой ВАЗ 2112 3701010 (80 ампер) нужны подшипники внешним диаметром 47 мм (передний) и 35 мм (задний), внутренним соответственно 17 и 15 мм. Маркировка их выглядит так: передний подшипник – 6303, задний – 6203. Это для генераторов последних годов выпусков.

На более ранние — устанавливались варианты 6302 и 6202. Но на практике можно встретить и такое сочетание 6303-6202, что, впрочем, не особо принципиально. Гораздо важнее не прогадать с производителем. Наиболее надежными в среде автомобилистов – поклонников «ВАЗ» считаются изделия VBF – Вологодского подшипникового завода. За ним следует череда импортных производителей, из которых, судя по отзывам в интернете, наиболее устраивает по формуле цена + качество, продукция японской Koyo. А вот на Kraft (Польша), Andycar (Чехия), Trialli (Италия), и ряд других нареканий немало. Как уже говорилось, тут дело случая – вне зависимости от автора. Тем более что на «вольном» рынке можно наткнуться на китайский контрафакт.

Цены на подшипники для генератора ВАЗ-2112 следующие: VBF – 40-130 руб., Koyo – 30-110 руб., Trialli – от 200 до 700 руб.

Разобрать за 6000 секунд

Замена подшипников генератора на ВАЗ-2112 дело хлопотное, но не сложное. Хлопоты заключаются в основном в задаче: как подлезть, чтобы снять «гену» — для нашего ремонта это необходимо. А вынимается он – после откручивания гаек и болтов, демонтажа защиты картера — снизу. Если нет подъемника, очень неудобно, тесно, закисшие гайки поддаются не сразу.

Но вот, наконец, генератор лежит на верстаке, словно на анатомическом столе. Итак, приступим, предварительно очистив его от грязи металлической щеткой.

Прежде всего, на стыке двух половинок корпуса сделаем метки, одна против другой, чтобы при сборке соединить их правильно.
Сзади снимаем отверткой пластиковый кожух, откручиваем интегральное реле, отсоединив от него провод, заодно проверяем состояние щеток.
Снимаем диодный мост, открутив 4 винта и одну гайку, при этом бережно относимся к шайбам под ними, чтобы не потерять – они пластмассовые, диэлектрические; если заменить металлическими, получим смертельное для генератора КЗ.
Отверткой отгибаем клеммы обмотки, отсоединяем «плюс», обратив внимание на отсутствие окисла контакта. В случае чего его следует зачистить наждачной бумагой.
Затем, открутив 4 болта, разъединяем две половинки корпуса. Если сразу не получается, нежно обстукиваем их молотком по месту соединения. Если болты не хотят сдаваться, применяем ударную отвертку.

Новый подшипник по-новому шипит

Собственно замена подшипников выглядит следующим образом. Откручивается гайка шкива приводного ремня, при этом опять же отверткой нужно заблокировать вращение ротора, но только не за крылья крыльчатки охлаждения (они мягкие, из тонкой жести). Снимается сам шкив, часто при помощи киянки или специального съемника. Затем выпрессовывается старый подшипник. Делается это с использованием двух отверток, которыми он поддевается под основание с противоположных сторон, а отвертки по центру упираются в подложенные гаечки (на 8 или 10). Таким образом создается конструкция, похожая на два рычага. Подшипник при незначительном усилии соскальзывает по оси якоря, желательно, опрыснутого WD-40.

Второй подшипник запрессован в тыльную часть задней половины корпуса. Его выбивают, поместив на какую-нибудь трубу большего диаметра, чем внешняя обойма. Выбивать следует тоже трубой, но с диаметром, совпадающим с размерами подшипника.

Идеально в качестве выколотки подходит ступичный ключ от «Газели».

При запрессовке переднего подшипника (на ось якоря) следует подбирать размер трубки под диаметр уже внутренней обоймы. После посадки заднего подшипника в гнездо корпуса его надо обязательно зафиксировать кернением, можно по следам от заводского керна. Ну а дальше все собираем в обратном порядке, не забывая о диэлектрических шайбах и метках в месте соединения половинок корпуса. Ну и для удовольствия осталось крутануть шкив после сборки. Никакого люфта и шипения уже не должно быть по определению.

Источником напряжения в автомобилях «десятого» семейства служит генератор ВАЗ, подшипники номер 6203 и 6303 в нем используются в качестве опорных элементов вала ротора. Общеизвестно, что эти детали не вечны, хотя и достаточно надежны. Подшипники генератора в моделях 2110 могут отработать без проблем 150 тыс. и более километров пробега. Но приходит момент, когда из-за механического износа их необходимо поменять. В целях экономии собственных средств хозяин «Десятки» может это сделать своими руками, проведя предварительную диагностику неисправности.

Способы проверки агрегата

Для своевременного обнаружения неисправности подшипников не существует лучшего способа, чем профилактический осмотр и проверка вращения вала ротора. Для этого необязательно специально разбирать узел, если вы периодически производите замену ремня привода генератора своими руками. В процессе этой замены вращение вала проверяется следующими способами:

возьмитесь за шкив рукой и попробуйте покачать перпендикулярно оси для определения люфта;
активно покрутите шкив в разные стороны.

Если рукой ощущается люфт либо вал крутится с заеданием и шумом, то замена подшипников генератора ВАЗ-2110 неизбежна. Другой признак износа деталей - появление шума в виде гудящего звука, доносящегося от узла при работе двигателя. В этом случае необходимо локализовать неисправность, поскольку гудеть может вращающийся элемент другого узла, расположенного неподалеку: помпы либо натяжного ролика ремня привода ГРМ.

Уточнить место возникновения шума несложно: надо снять ремень привода генератора и запустить двигатель на пару минут. Если при работе на холостом ходу гул исчез, значит, его источником были элементы генератора ВАЗ-2112, а помпа и ролик находятся в исправном состоянии. Таким же образом проверяется работа подшипника генератора ВАЗ-2114 и любой другой модели «десятого» семейства.

Технические характеристики деталей

Для приобретения новых деталей необходимо знать, какие подшипники стоят конкретно в вашем агрегате, чтобы не допустить ошибку. В генераторе ВАЗ-2110 установлено 2 опорных элемента: передний и задний. Их маркировка бывает различной в зависимости от года изготовления:

в агрегатах, произведенных в последние годы, задняя деталь имеет маркировку 6203, передняя - 6303;
в старых модификациях номер немного отличается - 6202 и 6302 соответственно.

Сепараторы подшипников закрыты с обеих сторон пластиковыми крышками, которые при необходимости можно извлечь, чтобы добавить внутрь смазки. Габаритные и внутренние размеры вращающихся деталей одинаковы при любой маркировке, их точные значения указаны в таблице.

В качестве смазывающего наполнителя для сепараторов можно применять густую смазку «Литол-24» или другую, предназначенную для подшипников качения. По дополнительным символам на маркировке нетрудно определить фирму-производителя.

Наиболее популярны детали российского производства следующих предприятий:

Самарский завод, маркировка - СПЗ-4;
Вологодский завод - 23ГПЗ;
Саратовский завод - 3ГПЗ.

Также довольно часто автомобилисты ставят подшипники генератора 2110 от брендов Koyo, Kraft и LSA.

Вы можете столкнуться с неприятностями от таких деталей довольно скоро из-за низкого качества изделий.

Установка новых элементов

Перед тем как поменять изношенные подшипники ВАЗ-2110 своими силами, не помешает проверить наличие смазки в только что приобретенных деталях. Для этого нужно острым предметом поддеть и снять одну из пластиковых защитных крышек сепаратора. При необходимости нужно добавить смазки и поставить крышку на место. Затем можно приступать к замене, для чего понадобится стандартный набор ключей и инструментов, имеющихся у каждого хозяйственного автолюбителя.

Задний подшипник генератора удобнее всего демонтировать с помощью съемника, но при его отсутствии сойдет и обычный рожковый ключ размером 22-27 мм.

Снимать генератор с автомобиля лучше из смотровой канавы в такой последовательности:

Отключить аккумуляторную батарею и отсоединить провода от контактов агрегата, открутив гайки крепления ключом на 10 мм.
Открутить болт натяжителя ремня, ослабить его и снять со шкива генератора. Демонтировать планку натяжителя.
Ключом на 13 мм ослабить и открутить гайку нижней опоры агрегата. Вытащить болт и снять генератор с автомобиля.

Согласно рекомендации производителя, замена подшипника генератора ВАЗ-«Десятки», находящегося спереди, должна выполняться вместе с крышкой, куда он запрессован. Но менять крышку нет смысла, если она находится в нормальном состоянии, в чем следует убедиться перед разборкой. Да и по деньгам такая замена выйдет дороже.

Главное, что нужно аккуратно сделать при выполнении дальнейшей работы, - удалить старые подшипники. Порядок действий такой:

Поставить на корпусе и крышках агрегата метки, фиксирующие взаимное расположение деталей. Раскрутить болты, стягивающие крышки с корпусом (4 шт.).
Поддев плоской отверткой, разъединить детали кожуха. Снять заднюю крышку вместе с обмоткой.
Передний подшипник выбивается из крышки через круглую наставку. Это надо делать аккуратно, чтобы крышка не треснула, иначе ее придется-таки заменить.
Задний подшипник демонтировать с помощью съемника либо рожкового ключа, вертикально вставленного одним концом между деталью и ротором. Постукивая по ключу молотком и передвигая его вокруг оси, постепенно сбить подшипник.

Новые элементы запрессовываются на места молотком с использованием старых подшипников в качестве наставок. Затем производится сборка и установка агрегата на автомобиль.
