Почему не включается задний ход на калине. Устройство КПП Калина: функциональные особенности

Переключатель передач в Калине

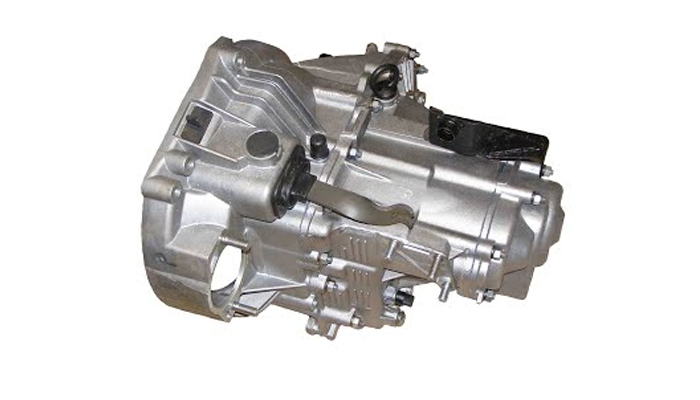

Коробка передач Калины представляет собой механическую конструкцию с 5 ступенями переднего и одной ступенью заднего хода. Конструктивно коробка передач на Лада Калина объединена с основной передачей и дифференциалом. Корпус механизма представлен в виде 3 алюминиевых элементов картера:

сцепления;
коробки;
задней крышки.

При сборке между ними наносят специальный герметик.

Технические особенности КПП

Первичный вал, представляющий собой блок ведущих шестерней, находится в постоянном сцеплении с аналогичными элементами передних передач. У вторичного вала полая структура, которая позволяет поставлять масло к ведомым шестерням. В этом механизме установлены синхронизаторы и ведомые подшипники.

Устройство КПП Калины

При ремонте КПП Лада используют специальные схемы. Радиальный зазор роликовых подшипников составляет не более 0,07 мм. Для шариковых аналогов этот показатель не должен превышать 0,04 мм. Масло подается за счет маслосборника, который находится в области переднего подшипника, зафиксированного за вторичным валом. Регулировать натяг можно, подобрав нужную толщину колец. Последние детали установлены в картерном гнезде. Ведомая шестерня коробки передач на Калину прикреплена к фланцу дифференциала. Коробка сообщена с атмосферой посредством салуна, находящегося вверху рассматриваемой конструкции.

Если в процессе эксплуатации появляется в КПП шум, потребуется заменить подшипники. Звуки, возникающие при отпускании/нажатии педали сцепления, свидетельствуют о необходимости замены изношенных элементов. КПП управляется через привод, состоящий из рычага, шаровой опоры, штока переключателя. Чтобы передачи не выключались самостоятельно, тросовая конструкция оснащена реактивной тягой, один конец которой связан с мотором, а второй — с рычагом.

Ремонт КПП Лада Калина проводится при выходе из строя сальников внутренних шарниров. Перед их заменой сливают масло, отсоединяют привод передних колес, извлекают детали отверткой. Для прессовки нового сальника потребуется подходящая оправка.

Система переключения оснащена 3 осями. У одной есть трехплечий рычаг выключения и выбора передач. У второй оси предусмотрены скобы, блокирующие поворачивание. Заменяется коробка передач после 75 000 км пробега. Если кулиса и карданчик вышли из строя, их нужно заменить на новые.

Демонтаж и установка коробки передач

Крепежи картера сцепления к картеру КПП

При необходимости замены составного элемента МКПП на Лада Калина потребуется снять рассматриваемый механизм. Автомобиль устанавливают на подъемник. Используйте стояночный тормоз и выключите зажигание. Затем открывают капот и отсоединяют клемму «минус» от аккумулятора. Демонтируется крышка маслоналивной горловины. Снимают экран и устанавливают предыдущий элемент. Хомут фиксации ослабляют. Шланг впускной трубы отсоединяют от соответствующего датчика. Гайка воздухозаборника отворачивается. КПП снимают.

По завершении ремонтных работ МКПП устанавливается на прежнее место. Смазка ШРУС-4 наносится тонким слоем на наружную поверхность соответствующей втулки сцепления. Болты фиксации пальцев отворачивают к поворотным кулакам. Если гайка болта, которая фиксирует левый рычаг подвески, отвернута к кронштейну кузова, тогда последний крепежный элемент извлекается, а рычаг снимается.

Масло из МКПП сливают в емкость. Привод колес выворачивают из шестерен полуосей дифференциала. На их месте демонтируют заглушки. На коробку передач устанавливают кронштейны задней и левой опор подвески.

Монтаж и установка проводятся своими руками с учетом схемы механической коробки передач на Ладе Калине и принципа ее работы, включая функциональность составных элементов. При отсутствии должного опыта и знаний рекомендуется доверить работу профессионалам.

В процессе эксплуатации автомобиля могут возникать различные неисправности, существуют поломки, которые наиболее характерны для каждой модели автомобиля. На Ладе Калине автовладельцы достаточно часто сталкиваются с проблемой – не включается задняя передача МКПП, и при появлении такого дефекта многие собственники авто настраиваются на серьезный ремонт. Но поломка происходит по разным причинам, виной неполадки может быть как механическая, так и электрическая часть. Чтобы не делать лишнюю работу, нужно начать поиски возникшего дефекта с самого элементарного, может быть, просто перетерся провод, или в штекере плохой контакт.

Причины пропадания задней передачи ВАЗ 1118

Для выяснения, почему может отсутствовать задний ход на вазовском автомобиле, необходимо понять, что здесь за конструкция, из каких деталей и узлов состоит. Сами шестерни заднего хода (ЗХ) находятся внутри КПП, в корпусе, так же, как и механизм выбора скоростей, снаружи картера расположены:

две кулисы (реактивные тяги);
рычаг переключения (РП);
соленоид, блокирующий ЗХ, вкрученный в корпус коробки передач снаружи;
блокировочное кольцо, находящееся на штоке рычага;
выключатель, расположенный в ручке КПП.

Блокиратор задней передачи (ЗП) предохраняет КПП от случайного включения, а чтобы включить ЗХ, нужно блокировочное кольцо поднять вверх, сдвинуть рычаг сначала до упора влево, а затем подать вперед. Но иногда случается, что даже при поднятом выключателе ЗП отказывается работать, РП упорно не желает занять нужное положение.

Итак, почему не включается задняя передача:

имеются дефекты на шестернях ЗП;
отсутствует нормальный выжим сцепления;
сломалась пружинка на оси в механизме выбора скоростей;
не работает соленоид;
не замыкаются контакты датчика;
произошел обрыв провода, подающего питание на блокиратор;
сгорел предохранитель F21, отвечающий за работу блокирующего устройства.

Поиск неисправности в электрической части Лады Калины

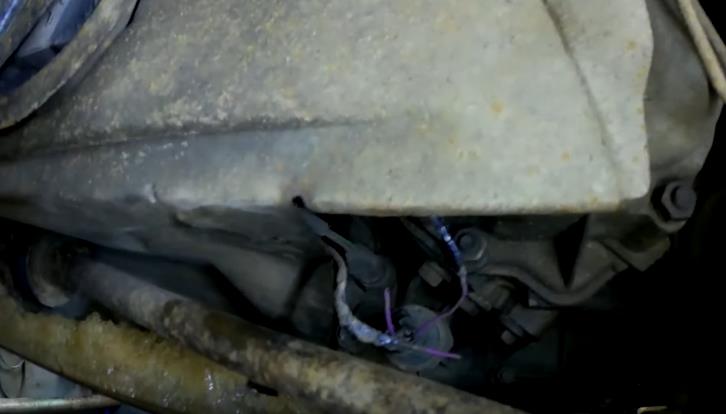

Обрыв провода выключателя ЗП на авто Lada Kalina происходит достаточно часто, это связано с тем, что РП часто меняет свое положение, соответственно, и проводок не находится в покое. Проверить, работает ли сам соленоид, достаточно просто, здесь нужно:

Если ЗП появилась, значит, с самым выключателем и МКПП все в порядке, все дело в электропроводке или плохом контакте штекера. После такой диагностики скрепку необходимо будет вынуть, ездить постоянно с замкнутыми на разъеме контактами крайне не рекомендуется.

В некоторых случаях обрыв обнаруживается сразу после поднятия чехла КПП, но нередко провода отваливаются в районе соленоида блокирующего устройства. Чтобы провести диагностику, следует установить ВАЗ Калину на яму или автоподъемник, провести визуальный осмотр. Наиболее часто обрыв происходит в непосредственной близости от датчика, так как это место здесь ничем не защищено – летит грязь и влага, щебень и камушки с дороги.

Когда проводка находится еще в заводской оплетке, обнаружить какие-либо повреждения порой непросто. Контакт может периодически пропадать, а затем снова появляться, дефект получается плавающим, в таком случае приходится вскрывать изоляционную защиту.

Еще стоит отметить, что подобный дефект на Калине встречаются часто, является характерным для этой машины, произойти подобная поломка может даже на автомобиле с относительно небольшим пробегом (40-50 тысяч километров). Проблема возникает из-за того, что:

провода слишком короткие, их следовало бы сделать на несколько сантиметров длиннее;
изоляция некачественная, нередко трескается на морозе.

Так что прежде чем искать неисправности в механической части, необходимо проверить электрику.

Не блокируется задняя передача Лада Калина

Другая неисправность прямо противоположна той, что описана выше, в этом случае блокировка не работает, и задняя передача включается в любом случае, вне зависимости от того, поднято кольцо или нет. Езда на машине без блокиратора ЗП не слишком комфортна, есть риск испортить КПП (особенно новичкам), включив на ходу вместо понижающей первой скорости заднюю. Причин неполадки здесь тоже несколько:

залипли контакты кнопки внутри ручки МКПП;
в проводах, идущих от коробки к рычагу, присутствует замыкание;
заклинил соленоид.

Проверить состояние кнопочных контактов блокиратора достаточно просто: поднимаем чехол рычага КПП, разъединяем штекер. Если догадка оказалась верной, ЗХ будет включить невозможно.

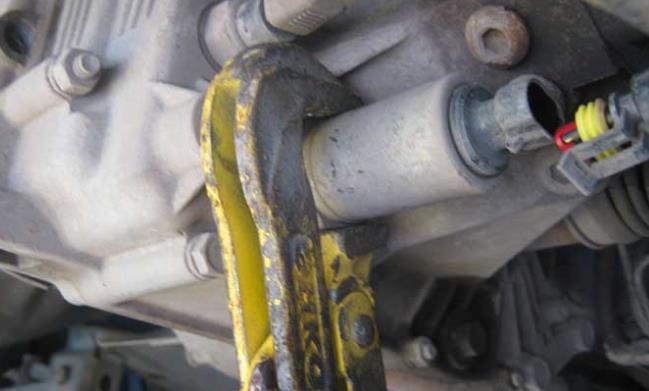

Как заменить выключатель-соленоид

Соленоид может закиснуть в открытом положении, в некоторых случаях помогает легкое постукивание по его корпусу. Характерно, что залипание происходит, когда автомобиль стоит на крутом подъеме. Поломки случаются и в пути, и если датчик отказал, а заднюю скорость включить невозможно, можно на время немного выкрутить его из коробки (примерно 7 оборотов), тогда ЗП появится. Но необходимо понять, что мера это временная, когда соленоид выходит из строя, его нужно менять.

Прежде чем производить замену, будет не лишним проверить датчик, сделать это достаточно просто. Необходимо от фишки отсоединить провода, подать на контакты напряжение 12 вольт, в момент подачи в исправном соленоиде должен быть слышен заметный щелчок.

Перед началом работы приготавливаем:

емкость для трансмиссионного масла;
ключ на 36;
герметик.

Подобную операцию нужно выполнять на яме или автоподъемнике, масло из коробки передач можно и не сливать, но лучше это все-таки сделать, чтобы выполнить работу аккуратнее. Проводим замену детали в следующем порядке:

Замена выключателя заднего хода (геркона) в ручке КПП

Для замены геркона, находящегося в «набалдашнике» ручки МКПП, потребуется 13-ый ключ и плоская отвертка с острым концом. Чтобы добраться до выключателя, необходимо с рукоятки сковырнуть верхнюю крышку, это можно выполнить с помощью отвертки.

Затем:

откручиваем гайку крепления ручки (ключ на тринадцать), еще удобнее произвести демонтаж деталей, используя головку 13 мм и вороток;
после того как гайка удалена, демонтируем саму ручку, поворачивая ее в направлении против часовой стрелки;
снимаем дермантиновый кожух, разъединяем штекер с проводами, которые подают питание на соленоид, извлекаем геркон;
монтируем новый выключатель, все детали устанавливаем на свои места.

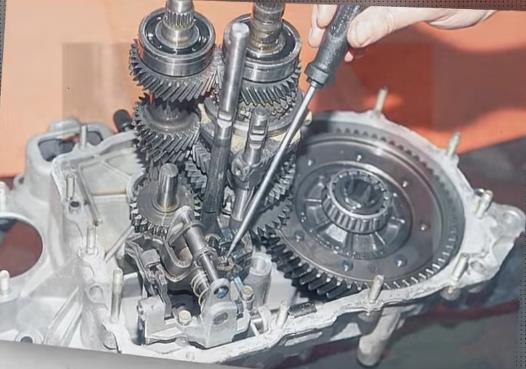

Замена механизма выбора передач

Еще одна причина, по которой может не включаться задний ход – неисправность механизма выбора передач. Как правило, дефект возникает из-за сломанной в этом узле пружины. Для устранения неполадки в данном случае приходится снимать и разбирать КПП, работа получается трудоемкой, времени она отнимает немало. Чтобы добраться до механизма, выполняем следующие операции (перечислим только самые основные):

Безусловно, в механизме можно заменить только пружину, но это при условии, что детали в нем не изношены. Практика показывает, что проще и разумнее установить новую деталь в сборе – нет гарантии, что отремотнированный механизм не преподнесет каких-нибудь «сюрпризов», да и стоит он относительно недорого. Следует отметить, что при сломанной пружине «выбора» заднюю скорость все-таки в некоторых случаях включить удается, но всегда с большим трудом.

Другие причины отсутствия заднего хода ВАЗ-1118

ЗП еще может не включаться, если не отрегулирована кулиса (реактивная тяга), но в этом случае проблемы также будут возникать при попытке включить какую-нибудь другую скорость (например, первую или пятую). Именно поэтому при любом снятии МКПП рекомендуется на кулисе ставить метки, чтобы при сборке установить ее точно в таком же положении.

Другая причина неисправности ЗХ – неотрегулированное или плохое сцепление, но здесь тоже другие передачи либо не включаются, либо переключаются с хрустом. Регулируется ход педали сцепления на Калине уменьшением или увеличением длины троса, при изношенном диске автомобиль начинает ехать с пробуксовкой, плохо набирает обороты. Один из основных признаков плохого ферродо – запах горелых накладок, особенно заметен он, когда машина набирает обороты, работает с повышенной нагрузкой. Еще при этом увеличивается свободный ход педали сцепления, и его не всегда удается отрегулировать.

На автомобили Лада “Калина” устанавливаются пятиступенчатые коробки передач , объединенные с двухсателлитным дифференциалом главной передачи. Четыре передачи в них передние, только одна задняя. Все передачи переднего хода с установленными синхронизаторами. Именно они дают характерное скрипение коробке при переключении, за что автомобиль часто ругают. Но устранить такой недостаток устройства довольно просто, надо отрегулировать синхронизаторы, если понадобиться произвести их замену. На “Калины” устанавливают механические коробки, мощность которых зависит от количества клапанов в двигателе. Недавно завод “ВАЗ” усовершенствовал их для этих автомобилей, это коснулось экземпляров в восьми- и шестнадцатиклаппанными двигателями именно на них произошла замена. Для этих моделей Лада “Калина” теперь на устройства устанавливаются усиленные вторичные валы, которые делают их надежнее и мощнее.

Состав устройства

Сама коробка передач механического типа состоит из трех металлических корпусов:

Картер сцепления;
Картер коробки передач;
Задняя крышка картера коробки передач.

Особенностью этой модели устройства является тот факт, что в ее сердцевине расположен специальный магнит. Он предназначен для удерживания мелкого металлического мусора, чтобы он не попал в коробку, замена деталей позволяет удалить его. Подшипники, установленные в системе, делятся на задний тип – шариковые и передний тип – роликовые. В пространстве ниже переднего подшипника вторичного вала устанавливается специальный сборник масла, который по кручению направит массу масла внутрь вала вторичного типа.

Замена масла

Производитель снабдил коробку специальным трансмиссионным маслом, ему требуется регулярная замена. На “Калине” масло меняют примерно через 75 тысяч километров пробега, но контролировать уровень надо постоянно. Для этого автомобиль оборудован специальным щупом масла, который надо аккуратно опустить в воронку на одном из картеров. На щупе есть специальные риски, по ним следует ориентироваться, они покажут уровень масла. Если уровень масла недостаточный, то его необходимо долить, делать это надо не спеша небольшими порциями. Отработанное масло необходимо слить через специальное отверстие, расположенное снизу и закрытое клапаном.

Блокировки

Еще одной особенностью коробки передач Лада “Калина” является специально установленный соленоид блокировки, который не позволяет случайно включить заднюю передачу. Если такой соленоид выходит из строя или обрывается его электрическая сеть, то становится невозможным включение задней передачи. При обнаружении такой неисправности, чтобы добраться до ремонтной мастерской, следует вывернуть соленоид из коробки. Его место должна занять пробка штокового фиксатора переключательной передаточной вилки. Она должна быть в ремонтном наборе, его надо возить с собой. Ехать в мастерскую надо медленно и аккуратно, следя затем чтобы не случайно произошла замена первой передачи на заднюю.

Автоматическая коробка передач

С недавнего времени автомобили Лада “Калина” стали оснащаться и автоматическими коробками передач, которые относятся к новому поколению. Особенностью их установки является тот факт, что их монтируют на один вид комплектации этого автомобиля, остальным моделям такая замена не грозит. АКПП на “Калине” можно увидеть только в комплекте с 16-ти клапанным бензиновым двигателем, объем которого равен 1,6 литра.

Особенности

Все автомобили, получившие автоматическую коробку, имеют ряд особенностей:

Их клиренс уменьшился на пару сантиметров;
Двигатель закрыт алюминиевым поддоном, поэтому лучше сразу на него устанавливать защиту от коррозии;
Конструктивные особенности АКПП для “Калины” таковы что автомобиль благодаря ей управляется жестче;
Разгон у автомобиля с АКПП медленнее;
Расход топлива с АКПП больше.

Эти особенности говорят о том, чем пришлось поступиться ради комфортного управления таким автомобилем, как Лада “Калина”. Надо отметить, что сама коробка автомат имеет внушительные размеры и значительно прибавила веса автомобилю.

Спортивная коробка передач

Существует также особая коробка передач для автомобиля Лада “Калина”, которая относится к спортивному классу. Спортивная коробка передач калина отличается тщательно подгонкой синхронизаторов и шестеренок передач. Выпуск таких устройств прекращен производителем, но в эксплуатации они остались, и страстные владельцы мечтают ими обзавестись. Поэтому очень многие фирмы сегодня предлагают преобразование коробки Лада “Калина” и доводят ее до спортивного состояния, изменяя устройство до неузнаваемости. Для этого компании используют восстановленные запчасти, которые проходят проверку и часто не уступают по качеству новым.

Нюансы

Автомобиль с такой системой быстрее выходит на большие скорости;
Пятая ступень в коробке работает лучше;
Становится ровнее и надежнее подхват на всех передачах;
Движение с места становится легче.

Но также есть и неприятные нюансы, после преобразования коробки под спортивный вариант она станет очень шумной, так как изменена вся работа трансмиссии в целом.

Работоспособность КПП Лада Калина прямо обусловливается тем, какое трансмиссионное вещество используется. Устройство коробки передач требует регулярного контроля над уровнем масла. Должна также проводиться своевременная замена смазки в агрегате. Лада Калина комплектуется механическими и автоматическими КПП. Вариант оснащенности той или иной коробкой передач определяет конструктивные и эксплуатационные особенности автомашины.

Строение механической коробки на Калине

Механическая КПП Лада Калина – двухвальная конструкция с 5 передними передачами и 1 задней. На всех ступенях переднего хода установлены синхронизаторы. Конструктивно КПП, дифференциал и главная передача объединяются в один узел.

Корпус МКПП составляют несколько элементов:

картер сцепления;
картер коробки передач;
задняя крышка картера коробки передач.

Отлиты они из алюминиевых сплавов. При сборке между конструктивными частями употребляется прокладка-герметик, обладающая бензомаслостойкими свойствами. В гнезде маслосливной пробки картера сцепления расположен специальный магнит. Он задерживает металлический мусор и предотвращает его попадание в КПП Лада Калина.

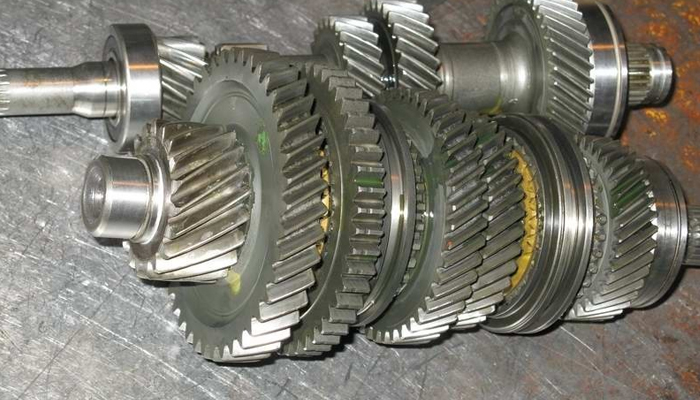

Первичный вал представляют ведущие шестерни в блоке. Между ними и ведомыми шестернями передних скоростей происходит постоянное зацепление. Вторичный вал КПП Лада Калина имеет полую структуру, за счет которой масло доставляется в зону ведомых шестерен. На вторичный вал помещена съемная ведущая шестерня главной передачи, ведомые шестерни, синхронизаторы передних передач.

На валах зафиксированы передние (роликовые) и задние (шариковые) подшипники. Радиальный зазор в передних подшипниках – не больше 0,07 мм, в задних – 0,04 мм. Поток масла направляется внутрь вала через маслосборник.

Ведомая шестерня КПП Лада Калина прикреплена к фланцу коробки двухсателлитного дифференциала. С атмосферой коробку сообщает сапун, находящийся вверху.

Привод управления коробки передач составляют:

Для блокировки самопроизвольного переключения передач в коробку Лада Калина введена реактивная тяга . Одним концом она связана с мотором, а другим с основанием рычага для переключения скоростей.

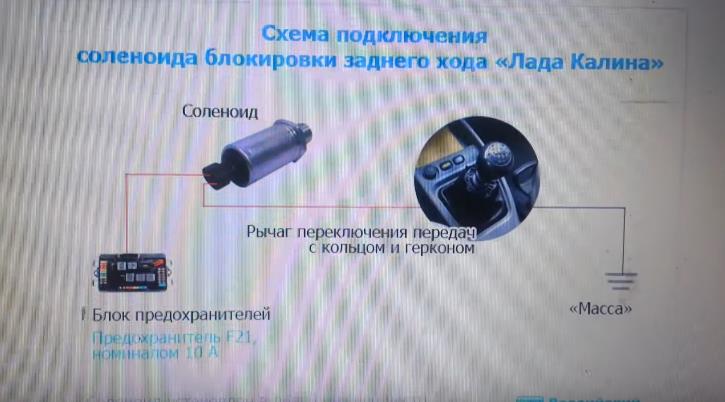

Соленоид для блокировки задней передачи

Устройство коробки переключения скоростей Калины отличается наличием соленоида для блокировки случайного или произвольного включения заднего хода. Сердечник соленоида выступающей частью препятствует перемещению блокировочных скоб по осям до включения задней передачи. Соленоид управляется установленным на рычаге выключателем.

Находится соленоид в картере коробки, ее нижней левой части. Когда кольцо под рукояткой поднимается, тогда замыкаются контакты для подачи напряжения на соленоид. Его сердечник втягивается, заднюю скорость можно включить. Этот механизм исключает ошибочный переход на заднюю передачу вместо первой.

В случаях выхода соленоида из строя или повреждения электрической цепи включение задней передачи становится невозможным. Потребуется замена соленоида. Ее можно произвести на СТО или в гараже. Когда будет сделана замена соленоида, придется долить масла в коробку передач. При выворачивании соленоида определенная часть жидкости вытекает.

Если неисправность обнаружена вдалеке от места стоянки или возможного ремонта автомобиля, то придется добираться туда в аварийном режиме. Для этого:

нужно выкрутить соленоид;
в освободившееся отверстие поставить пробку фиксатора штока (от вилки переключения скоростей).

Во время движения машины необходимо соблюдать осторожность и следить, чтобы не включить заднюю передачу вместо первой. Самостоятельно установить соленоид на коробку передач поможет схема устройства. Сама замена – процесс, не отличающийся особой сложностью.

Особенности конструкции Калины с АКПП

Автомобили Лада Калина, имеющие 16-клапанный бензиновый мотор с объемом 1,6 л, оснащаются АКПП. На остальные модели по-прежнему устанавливают механическую коробку.

Конструктивная замена МКПП на АКПП привела к тому, что автомобиль стал отличаться рядом особенностей:

Все это – своеобразная плата за комфортное управление автомобилем. Некоторые фирмы предлагают изменить конструкцию АКПП и довести до спортивного класса. При этом меняется работа всей трансмиссии, и машина становится очень шумной.

Техобслуживание коробки передач

Для поддержания нормальной работоспособности коробки скоростей необходимо систематически следить за уровнем масла. Выполнять процедуры следует на холодной коробке. Желательный показатель уровня масла располагается между двумя контрольными метками, нанесенными на указатель.

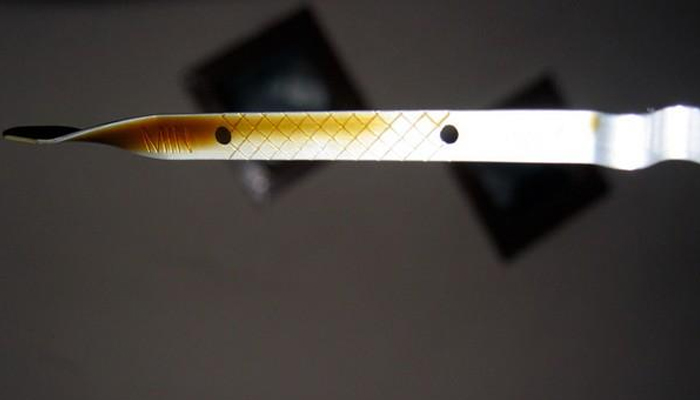

По щупу можно определить, сколько жидкости нужно долить. Заливать вещество лучше небольшими дозами через закрываемое щупом отверстие.

Руководством по эксплуатации Калины определен заправочный объем коробки – 3,1 л. Но практические советы по тому, сколько заправлять трансмиссионного вещества, немного отличаются от нормативных. Чаще говорят о том, что полная замена жидкости требует 3,3 л.

Для коробки передач Калины определены четкие параметры, по которым проводится плановая замена трансмиссионного вещества. Качественное масло отрабатывает 75 000 км или 5 лет эксплуатации автомобиля. В зависимости от того, что наступит раньше, проводится замена трансмиссионного вещества.
